ПрофКиП Г3-118М генератор сигналов низкочастотный (10 Гц … 1 МГц)

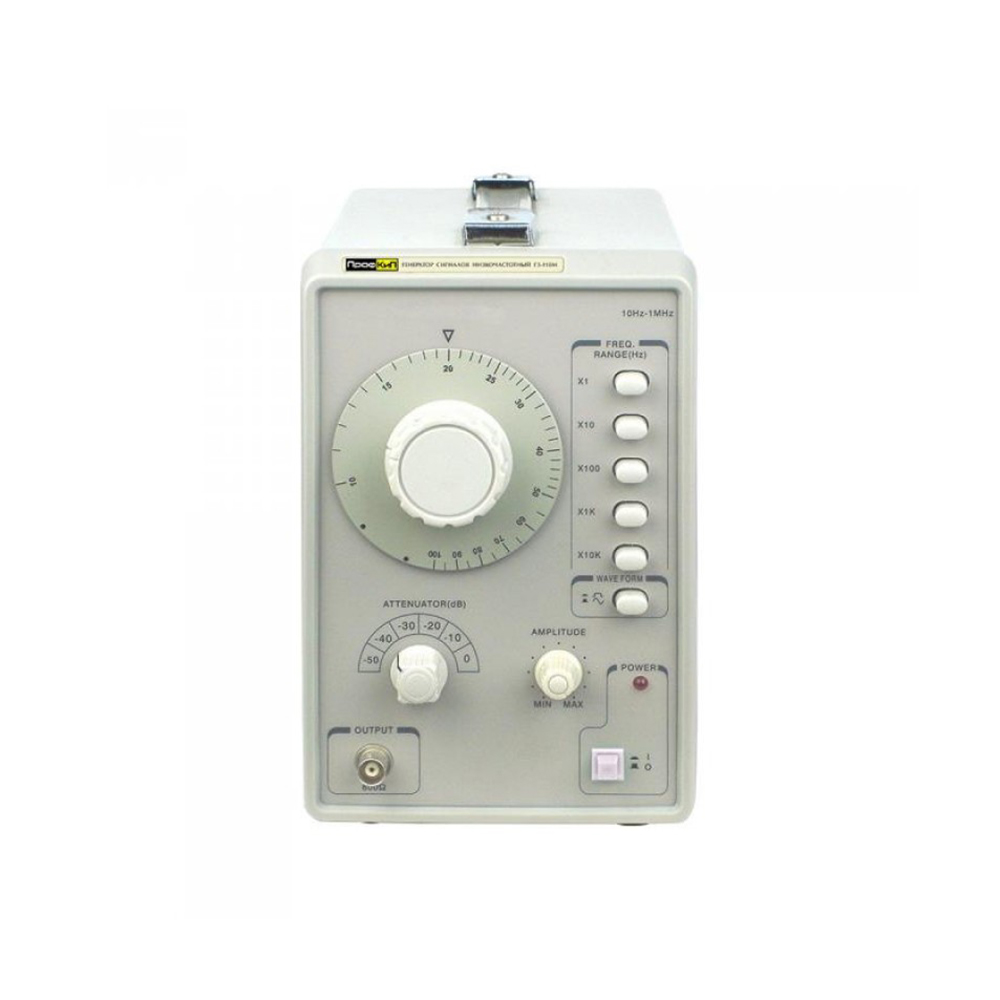

Генератор сигналов низкочастотный ПрофКиП Г3-118М

Генератор сигналов низкочастотный ПрофКиП Г3-118М снят с производства.

ПрофКиП Г3-118М - малогабаритный аудиогенератор для формирования тестовых сигналов в широком диапазоне частот. Установка частоты выполняется плавно внутри выбранного поддиапазона, всего предусмотрено пять поддиапазонов. Прибор рассчитан на эксплуатацию в жестких условиях и поддерживает внешнюю синхронизацию по сигналам независимо от их формы.

Назначение и области применения

Г3-118М применяют при настройке и проверке аудиотрактов, усилителей, фильтров и измерительных каналов, а также при испытаниях узлов связи и автоматики, где требуется стабильный синусоидальный или прямоугольный сигнал. Возможность внешней синхронизации полезна при совместной работе с измерительными стендами и при необходимости подстройки генератора по опорному источнику.

Функции и особенности

• Диапазон частот - 10 Гц - 1 МГц, 5 поддиапазонов.
• Формы сигналов - синусоида и меандр.
• 6-ступенчатый выходной аттенюатор - 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ.
• Внешняя синхронизация с возможностью работы по входным сигналам произвольной формы.
• Простая эксплуатация за счет аналоговой индикации частоты и ручной установки параметров.

Технические характеристики

Параметры внешней синхронизации

Конструкция и эксплуатационные особенности

Прибор выполнен в компактном корпусе и рассчитан на настольное применение. Плавная установка частоты в пределах поддиапазона удобна при поиске резонансов и настройке полосы пропускания. Выходной аттенюатор позволяет быстро задавать требуемый уровень сигнала без перестройки основной установки амплитуды, а нагрузка 600 Ом обеспечивает типовую совместимость с аудиоизмерительными трактами.

Общие данные

• Питание - 110-127 В ±10% / 220-240 В ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц.
• Габаритные размеры - 130х200х280 мм.
• Масса - 2,5 кг.

Комплект поставки
