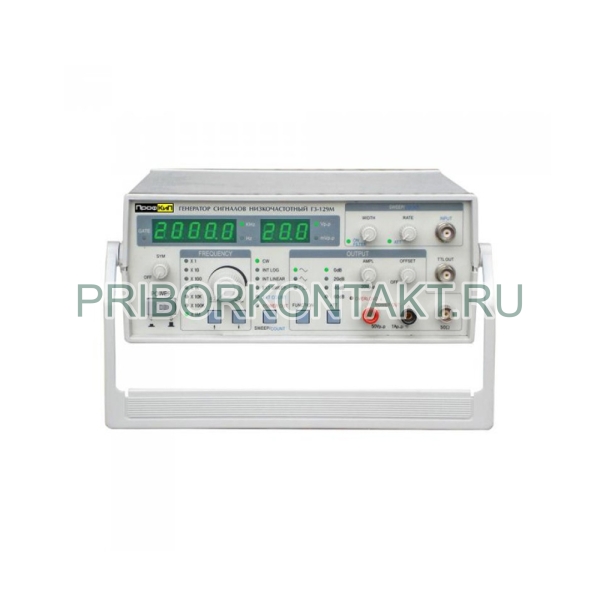

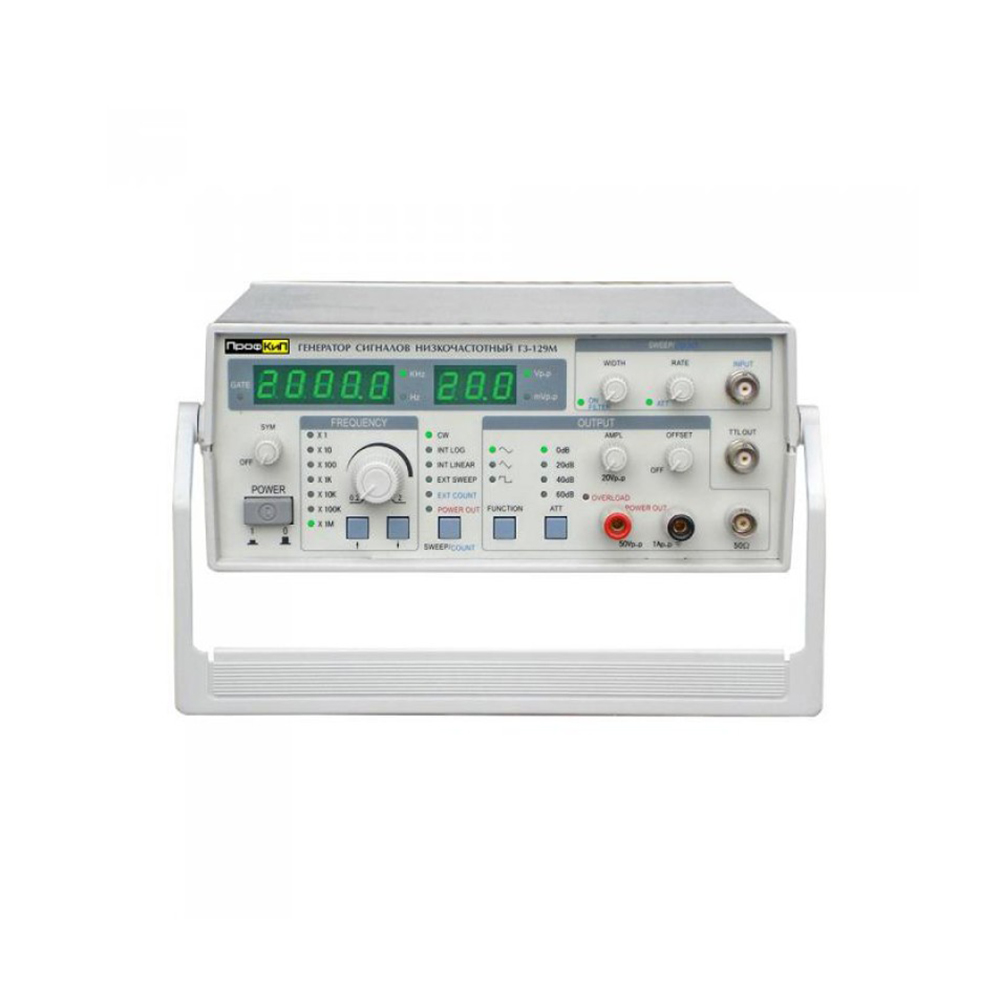

Фото ПрофКиП Г3-129М генератор сигналов низкочастотный (от 0 Гц до 2 МГц)
ПрофКиП
Характеристики:
Производитель
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Назначение генератора сигналов низкочастотного ПрофКиП Г3-129М

Генератор сигналов низкочастотный ПрофКиП Г3-129М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Генератор сигналов низкочастотный ПрофКиП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-129М

▪ Частотный диапазон от 0Гц до 2 МГц, 7 поддиапазонов ▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др. ▪ Импульсная и частотная модуляция ▪ Плавно регулируемое смещение постоянной составляющей ▪ Защита выхода ▪ Встроенный частотомер

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-129М

Параметры Значения
Выходные параметры
Диапазон частот 0 Гц … 2 МГц
Форма сигналов синус, меандр, треугольник и т.д.
Выходной импеданс функциональный выход: 50 Ом TTL /CMOS: 600 Ом
Амплитуда выходного сигнала (функциональный выход) 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик ( с нагрузкой 1 МОм)
Выходной аттенюатор 0 дБ /20 дБ /40 дБ /60 дБ
Постоянное смещение -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм)
Симметрия 10% … 90%
Коэффициент искажения 10 Гц … 100 кГц < 1%
Линейность треугольной волны > 90%
Время нарастания и спада прямоугольного сигнала ≤ 30 нс
TTL уровень выходного сигнала низкий ≤ 0.8 В высокий ≥ 1.8 В
CMOS уровень выходного сигнала 3 Впик-пик … 15 Впик-пик регулируемый
Режим развертки линейный /логарифмический VCF
Выходная мощность 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом)
Усилитель
Выходная мощность 10 Вт, 4 Ом
Выходная частота 20 Гц … 20 кГц
Частотомер
Разрядность дисплея 3-разрядный
Диапазон частот 0.200 Гц … 2000 кГц
Выходной импеданс 500 кОм /30 пФ
Временная развертка 10 МГц
Точность точность временной развертки ± подсчет
Аттенюатор -20 дБ
Стабильность 5 х 10-6 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-129М

▪ Питание: 100 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц ▪ Габаритные размеры: 230х85х240 мм ▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-129М

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-129М 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
