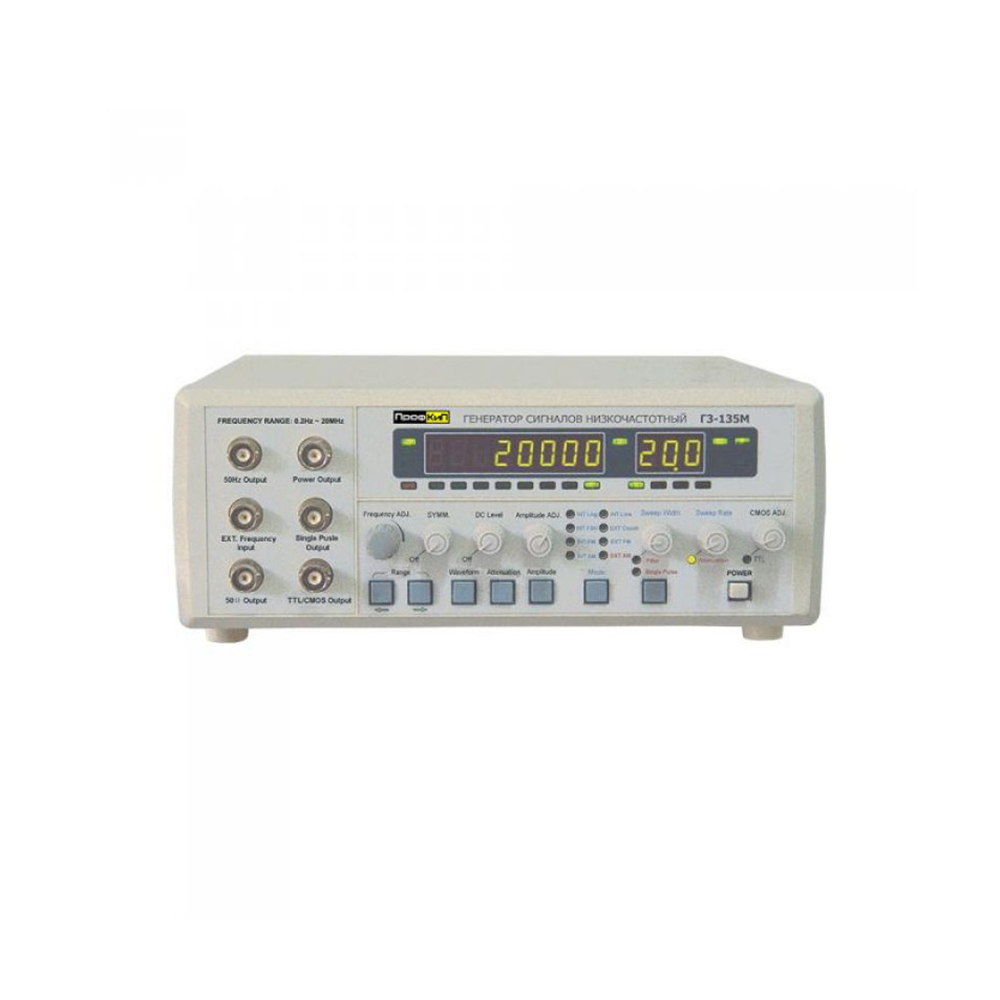

Фото ПрофКиП Г3-135М генератор сигналов низкочастотный (0.2 Гц … 5 МГц)
ПрофКиП
Характеристики:
Производитель
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Распродажа остатков.
Назначение генератора сигналов низкочастотного ПрофКиП Г3-135М

Генератор сигналов ПрофКиП Г3-135М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 5 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-135М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-135М

▪ Частотный диапазон: 0.2 Гц … 5 МГц ▪ Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП ▪ Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д. ▪ Плавная регулировка смещения, симметрии, амплитуды ▪ Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов ▪ Высокая надежность: наработка на отказ > 1000 часов ▪ Полная защита выходной цепи ▪ Индикация амплитуды: среднеквадратичной уровень, пиковое значение ▪ Интерфейс: RS-232

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-135М

Параметры Значения
Полоса частот выходных сигналов 0.2 Гц … 5 МГц
Форма сигналов Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала 10 Впик-пик ±10% (50 Ом) 20 Впик-пик ±10% (1 МОм)
Ступенчатый аттенюатор 0 дБ /20 дБ /40 дБ /60 дБ
Смещение постоянной составляющей -5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм)
Симметрия 20% … 80%
Синусоидальная волна
Коэффициент искажения 10 Гц … 100 кГц ≤ 0.8%
Треугольная волна
Линейность 90%
Прямоугольный сигнал
Длительность фронта /спада 20 нс
TTL (ТТЛ) выход
Уровень низкий ≤ 0.8 В высокий ≥ 1.8 В
CMOP (КМОП) выход
Уровень 3 Впик-пик … 15 Впик-пик (регулируемый)
Качание частоты
Режим свипирования линейное /логарифмическое
Ширина развертки ≥ 1 полному частотному диапазону
Скорость свипирования 10 мс … 5 с ±10%
Амплитудная модуляция
Несущая частота 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)
Период входного сигнала 10 мс … 5 с
Глубина 0% … 100%
Частота модулирующего сигнала 1 кГц
Импеданс входа для внешней АМ 100 кОм ±10%
Входная чувствительность 0 В … 2 В
Частотная модуляция
Девиация 0% … 5%
Частота модулирующего сигнала 1 кГц
Импеданс входа для внешней АМ 100 кОм ±10%
Входная чувствительность 0 В … 2 В
Частотомер
Дисплей 5 разрядов (внутренний) 8 разрядом (внешний)
Частотный диапазон 0.2 Гц … 5 МГц 0.2 Гц … 100 МГц (внешн)
Входной импеданс 500 кОм /30 пФ
Опорный генератор 10 МГц
Точность точность опорного генератора ± единица
Входной аттенюатор -20 дБ
Стабильность опорного генератора 5 х 10-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-135М

  • Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габаритные размеры: 240х80х220 мм
  • Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-135М

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-135М 1 шт.
Кабель BNC 1 шт.
Кабель с двумя зажимами 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
