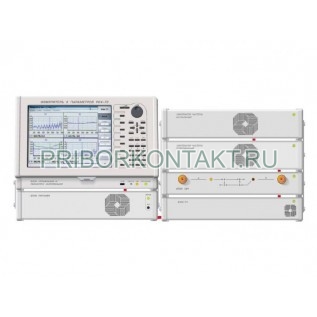

Фото Измеритель S-параметров РК4-73
Артикул: РК4-73

Описание товара:


Модель: РК4-73
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
РК4-73
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

РК4-73

Измеритель S-параметров РК4-73
Также этот прибор может называться: РК4 73, РК473, РК4-7з, РКч-73, rk4-73, rk4 73, rk473.
РК4-73 измеритель предназначен для измерения S-параметров СВЧ четырехполюсников.
Измерители РК4-73 представляют собой автоматизированную измерительную систему.
В комплект входят: управляющий компьютер; системный источник питания с аккумуляторным резервированием; два синтезатора частоты; измерительный блок; комплект внешних СВЧ устройств.
Технические характеристики РК4-73:
Диапазон частот - от 17,44 ГГц до 37,5 ГГц.
Динамический диапазон измеряемых ослаблений - от +30 дБ до +80 дБ.
Динамический диапазон усилительных устройств - не менее +60 дБ.
Волноводный высокочастотный тракт - 11?5,5 мм; 7,2?3,4 мм.
Погрешность измерения:
- ослабления и усиления - ±(0,3±0,003А) дБ, где А - измеряемое ослабление.
- комплексных параметров - ±0,25 дБ.
- комплексных параметров при полной коррекции погрешностей измерения СВЧ - 1°.
Диапазон регулировки стабилизированной мощности РК4-73 на входе исследуемого СВЧ устройства - от 0,1 мВт до 1 мВт.
Диапазон измерения частотных зависимостей комплексных параметров отражения:
- модуль - от 0 до 1;
- фаза - от 0 до 360°; от 0 до ±180°.
Максимальная стабилизированная мощность СВЧ сигнала, генерируемая генератором - 10 мВт±2 дБ.
Точность и поддержания частоты за год - 0,3·10-7.
Одновременная индикация от 1 до 4 комплексных параметров измеряемого устройства в декартовых или полярных координатах.
Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
Объединение блоков измерителя РК4-73 - интерфейс USB 2.0.
Питание от сети:
- с напряжением - 220±22 В;
- с частотой - 50±1 Гц.
Потребляемая мощность - не более 300 В?А.
Габаритные размеры:
- синтезатора частоты, измерительных модулей и системного источника питания - 360?230?80 мм;
- персонального компьютера с плоским экраном - 360?230?80 мм.
Масса РК4-73 - не более 30 кг.
Условия эксплуатации:
Температура окружающего воздуха - от +5° С до +40° С.
Относительная влажность при +25° С - до 80%.
Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
