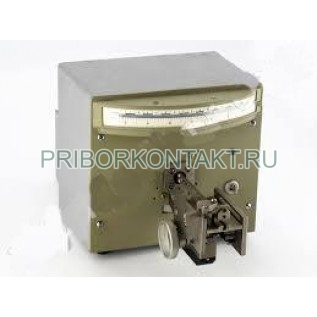

Прибор для измерения диаметров ЦНИТА 82

Также этот прибор может называться: ЦНИТА-82, ЦНИТА82, tsnita 82, tsnita-82, tsnita82.

ЦНИТА 82 прибор для измерения диаметров предназначен для относительных линейных измерений диаметров валов и отверстий деталей.

Модификации - ЦНИТА 82-К-05, ЦНИТА 82-К-1, ЦНИТА 82-П-05, ЦНИТА 82-П-1.

Сфера применения: приборостроительная, металлообрабатывающая, машиностроительная и другие области промышленности.

Технические характеристики ЦНИТА 82:

Диапазон глубин отверстий - от 12,5 мм до 200 мм.

Дискретность отсчета - от 0,5 мкм до 1 мкм.

Пределы допускаемой абсолютной погрешности - от ±1 мкм до ±2 мкм.

Диаметр установочных колец - от 3 мм до 40 мм.

Средний срок службы - не менее 12 лет.

Габаритные размеры - 230×240×370 мм.

Масса прибора - 10,6 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +18° С до +22° С.

Относительная влажность воздуха - от 45% до 75%.

Атмосферное давление - от 720 мм рт. ст. до 780 мм рт. ст.

Напряжение сети переменного тока - от 187 В до 242 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность - не более 45 Вт.

Принцип работы прибора ЦНИТА 82 основан на считывании по измерительной шкале значения измеряемого отклонения диаметра, соответствующего интервалу взаимного перемещения измерительных поверхностей измерительного устройства. Шкала расположена на передней панели и защищена стеклом.

Каждый прибор предназначен для измерения либо наружных, либо внутренних диаметров с заданным начальным контролируемым размером.

Приборы ЦНИТА 82 состоят из измерительного устройства и измерительной позиции для измерения внутренних или наружных диаметров.

Измерительная позиция для измерения внутренних диаметров представляет собой измерительный наконечник, на который поочередно устанавливают установочную меру -установочное кольцо и измеряемое изделие. Размер деталей оценивается методом сравнения с установочным кольцом.

Измерительная позиция для измерения наружных диаметров состоит из измерительного наконечника и стойки с базирующей призмой, на которую поочередно устанавливают установочную меру - плоскопараллельную концевую меру длины и измеряемое изделие. Размер деталей оцениваются методом сравнения с плоскопараллельной концевой мерой длины. Шкала ЦНИТА 82 расположена на передней панели и защищена стеклом.

Также в наличии на нашем складе модификация ЦНИТА 82118.
