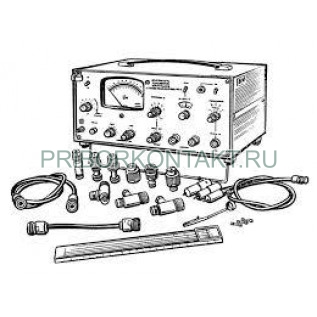

Измеритель параметров импульсов И4-3

Также этот прибор может называться: И4 3, И43, Ич-з, u4-3, u4 3, u43, i4-3, i4 3, i43.

И4-3 измеритель параметров импульсов предназначен для измерения обобщенной амплитуды и длительности одиночных, редко повторяющихся и периодических видеоимпульсов положительной и отрицательной полярностей.

Сфера применение И4-3 измерителей:

- исследования различных физических явлений в технике связи, полупроводниковой электронике;

- используют как индикатор при измерении мощности СВЧ импульсов при высокой чувствительности до 100 мкВт и малой длительности до 0,1 мкс измеряемых импульсов;

- при распределение импульсов в последовательности по их параметрам и применять его в различных автоматизированных измерительных комплексах;

- в лазерной технике и при ядерных исследованиях.

Технические характеристики И4-3:

Пределы измерения обобщенной амплитуды - от 10 мВ до 10 В.

Пределы измерения длительности импульсов или длительности фронтов импульсов:

- периодических - от 5 нс до 3 мкс;

- одиночных и редко повторяющихся - 10 нс до 3 мкс.

Частота повторения импульсов измерителя И4-3 в режиме измерения:

- периодических при скважности более 100 - от 50 Гц до 100 кГц;

- одиночных и редко повторяющихся - от 0 до 100 Гц.

Погрешность измерения и преобразования обобщенной амплитуды импульсов на шкале 30 мВ:

- периодических - 5%;

- одиночных и редко повторяющихся - 10%.

Погрешность измерения длительности импульсов и длительности фронтов - ±15%·t_к+3 нс.

Погрешность встроенного аттенюатора - не более 5%.

Потребляемая мощность И4-3 - 130 В·А.

Время хранения информации в режиме измерения одиночных и редко повторяющихся импульсов - не менее 5 с.

Время одного измерения:

- одиночных импульсов - не более 1 с;

- периодических импульсов - 25 с.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Входное сопротивление - 50 Ом.

Габаритные размеры - 490×355×175 мм.

Масса - не более 20 кг.

При измерении параметров видеоимпульсов прибор И4-3 имеет два режима работы, устанавливаемых переключателем на передней панели. С помощью измерителя возможно измерять одновременно обобщенную амплитуду, длительность, длительность фронта и скорость нарастания импульсов.

Условия эксплуатации И4-3:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
