Измерительный стенд СЭИТ-3

СЭИТ-3

Измерительный стенд СЭИТ-3 (СЭИТ 3, СЭИТ3)

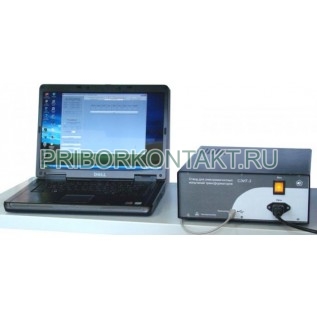

Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-3
Стенд СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88. При помощи СЭИТ-3 производятся следующие испытания:
* проверка коэффициента трансформации и группы соединения обмоток;
* измерение сопротивления обмоток постоянному току;
* измерение потерь и напряжения КЗ;
* измерение потерь и тока ХХ.

Прибор предназначен для эксплуатации в следующих условиях:
* температура окружающей среды 10...35 °С;
* относительная влажность воздуха, не более 80 % при 25 °С;
* атмосферное давление 84...106,7 кПа;

Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением 220 В+/- 10 % и частотой 50+/-1 Гц.
Индикация измеренного значения напряжений, токов, мощностей, сопротивлений и частоты - на экране монитора компьютера - визуальная, цифровая.

Технические характеристики
1. Диапазон измеряемых переменных токов1 0.05...5 А.
2. Диапазон измеряемых переменных напряжений2 1...400 В.
3. Диапазон измеряемых активных мощностей1, 2 20...3300 Вт;
4. Диапазон измеряемых сопротивлений постоянному току: 0.0001...200 Ом.
5. Диапазон измеряемой частоты: 45...55 Гц.
6. Пределы измерения тока: 5 А.
7. Пределы измерения напряжения: 100 В; 400 В.
8. Пределы измерения сопротивления: 0.2, 2, 20 и 200 Ом.
9. Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более 0.2 %.
10. Основная приведенная погрешность измерения мощности, не более 0.5 %.
11. Основная приведенная погрешность измерения токов, не более 0.5 %.
12. Абсолютная погрешность измерения частоты, не более 0.15 Гц.
13. Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0.2, 2, 20 и 200 Ом, не более 0.5 %.
14. Максимальное количество одновременно измеряемых величин: 6.
15. Входное сопротивление каналов измерения напряжения, не менее 250 кОм.
16. Падение напряжения нагрузки каналов измерения силы тока, не более 50 мВ.
17. Время готовности к работе после включения питания, не более 15 мин.
18. Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности.
19. Средний срок службы прибора не менее 5 лет.
20. Средняя наработка на отказ не менее 10 000 ч.
