Микропроцессорная лаборатория 907

907 лаборатория микропроцессорная предназначена для изучения программных и аппаратных средств микропроцессора КР580ИК80, диагностики и поиска неисправностей в микропроцессорных системах.

Сфера применения: разработка, производство и сервисное обслуживание устройств управления и обработки данных со встроенными микроЭВМ на базе ЦП КР580ВМ80А; подготовка и обучение специалистов в области микропроцессорной техники.

Технические характеристики лаборатории 907:

Рабочая частота - 2 МГц.

Емкость:

- ОЗУ - 1К байт;

- ПЗУ - 1,5К байт;

- дополнительного ПЗУ - 512 байт.

Разрядность шин 907:

- данных - 8;

- адресов - 16;

- управления - 10.

Потребляемая мощность лаборатории 907 - 110 В·А.

Габариты - 450×370×100 мм.

Масса - не более 6 кг.

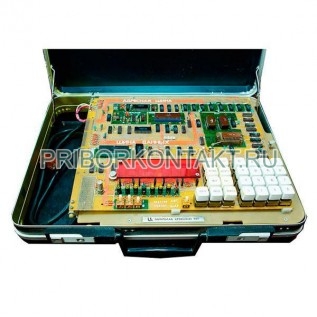

Лаборатория 907 является одноплатной микропроцессорной системой с шинной структурой. В качестве ЦП используется микропроцессор КР580ВМ80, имеющий фиксированную систему команд и способный работать при длительности такта от 400 нс до 2 мкс в зависимости от частоты задающего генератора.

Память прибора включает: ПЗУ на двух ИС КР556РТ5 суммарной емкостью 1 килобайт (1024х8), которая может быть расширена на 0,5 килобайта установкой дополнительного кристалла КР556РТ5 в специальный адаптер, имеющийся на плате прибора. Адрес основного ПЗУ - 0000÷03FF, дополнительного - 0400÷05FF; запоминающее устройство с произвольной выборкой на восьми ИС КР565РУ2 в качестве оперативной памяти (ОЗУ), емкость ОЗУ - 1 килобайт, адреса 8000÷83FF.

Для ввода данных, инициализации исполнения программы и вывода результата микропроцессорные лаборатории 907 оснащены клавиатурой и семисегментньми индикаторами. Программа-монитор, хранящаяся в ПЗУ, обеспечивает просмотр занесенной ОЗУ программы пользователя, ее редактирование и использование в автоматическом или шаговом режиме. При исполнении программы по командам (шаговый режим) имеется возможность просматривать содержимое всех регистров микропроцессора и ячеек памяти после выполнения каждой команды. Предусмотрен разъем для подключения периферийного устройства и микро ЭВМ.
