Измеритель плотности потока энергии П3-9

П3-9

Измеритель плотности потока энергии П3-9

Также этот прибор может называться: П3 9, П39, Пз-9, p3-9, p3 9, p39.

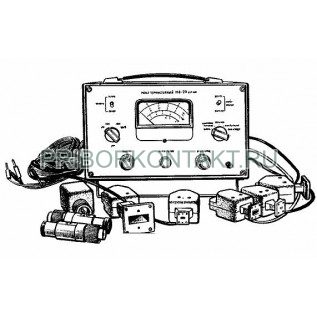

П3-9 измеритель плотности потока энергии предназначен для измерения плотности потока энергии непрерывных и средних значений импульсно-модулированных излучений.

В состав измерителей П3-9 могут входить:

- укладка № 1 - мост термисторный Я2М-64 (Я2М-20А);

- укладка № 2 - тренога;

- укладка № 3 - блок питания аккумуляторный; выпрямитель для заряда аккумуляторов;

- укладка № 4 - головка поворотная;

- укладка № 5 - антенны измерительные П6-31, П6-32; преобразователь приемный термисторный коаксиальный М5-88; аттенюатор фиксированный коаксиальный 10 дБ; аттенюатор фиксированный коаксиальный 20 дБ;

- укладка № 6 - антенны измерительные П6-16А, П6-17А; преобразователь М5-38; аттенюатор фиксированный волноводный от 7 дБ до 12 дБ (аттенюатор 5 дБ);

- укладка № 7 - антенны измерительные П6-10А, П6-11А, П6-30/1, П6-30; преобразователи М5-44, М5-45.

Технические характеристики П3-9:

Диапазон частот - от 0,3 ГГц до 37,5 ГГц.

Основная погрешность измерения плотности потоков энергии в диапазоне частот:

- от 2 ГГц до 37,5 ГГц - ±30%;

- от 0,3 ГГц до 2 ГГц - ±40%.

Диапазоны частот и диапазоны измерения плотности потока энергии измерителя приведены в следующей таблице:

Диапазон измерения термисторного моста Я2М-64 (Я2М-20А):

- с преобразователем М5-88 без использования аттенюаторов - от 0,05 мВт до 10 мВт;

- с преобразователем М5-88 с использованием аттенюаторов - от 10 мВт до 500 мВт;

- с преобразователями М5-88; М5-44; М5-45 - от 0,05 мВт до 5 мВт.

Конечные значения шкал моста термисторного - 0,15 мВт; 0,5 мВт; 1,5 мВт; 5 мВт; 7,5 мВт; 10 мВт.

Номинальные значения рабочих сопротивлений термистора - 150 Ом; 240 Ом; 400 Ом.

Погрешность установки рабочего сопротивления термистора - ±0,6%.

Технические характеристики преобразователей:

Технические характеристики антенн измерителя П3-9:

Технические характеристики аттенюаторов:

Дополнительная погрешность измерителя, вызванная отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур, на каждые 10° С измерения температуры - ±0,5%.

Нестабильность показаний моста термисторного измерителя П3-9, включая дрейф «Электрического нуля»:

- при скачкообразном изменении температуры присоединительного узла, при работе с термисторными преобразователем М5-88 - 15 мкВт/мин град;

- при скачкообразном изменении температуры присоединительного узла, при работе с термисторными преобразователями М5-38, М5-44, М5-45 - 85 мкВт/мин град;

- в установившемся режиме после прогрева в течении 30 мин при температуре окружающего воздуха +20±1° С, при работе с преобразователем М5-88 - 7,5 мкВт/мин;

- в установившемся режиме после прогрева в течении 30 мин при температуре окружающего воздуха +20±1° С, при работе с преобразователями М5-38, М5-44, М5-45 - 10 мкВт/мин.

П3-9 обеспечивает свои технические характеристики после времени самопрогрева - 30 мин.

Измеритель сохраняет свои технические характеристики при питании его от сети:

- напряжением - 220±22 В; 115±5,8 В;

- частотой - 50±0,5 Гц; 400±12 Гц;

- с содержанием гармоник - не более 5%.

Потребляемая мощность измерителем П3-9 от сети питания при нормальном напряжении - не более 25 В·А.

Измерители допускает непрерывную работу в рабочих условиях при сохранении своих техничных характеристик в течении времени - не менее 16 ч.

Средняя наработка на отказ измерителя - не менее 2000 ч.

Срок службы П3-9 - не менее 7 лет.

Технический ресурс - 10 000 ч.

Габаритные размеры:

- укладка № 1 - 547×343×256 мм;

- укладка № 2 - 206×206×1030 мм;

- укладка № 3 - 647×300×175 мм;

- укладка № 4 - 360×211×216 мм;

- укладка № 5 - 547×483×145 мм;

- укладка № 6 - 427×324×142 мм;

- укладка № 7 - 457×453×148 мм.

Масса - не более 75 кг.

Условия эксплуатации П3-9:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +35° С - до 98%.

Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
