Измеритель плотности потока мощности ПО-1

ПО-1

Измеритель плотности потока мощности ПО-1

Также этот прибор может называться: ПО1, ПО 1, П0-1, П-01, П 01.

ПО-1 измеритель плотности потока мощности применяется для измерения плотности потока мощности излучения в диапазоне УВЧ-СВЧ.

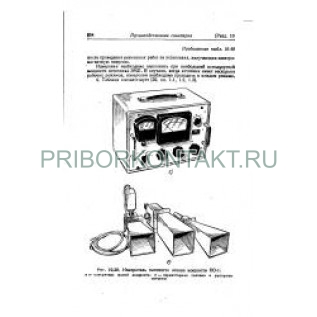

В состав измерителя ПО-1 входит антенна, блок аккумуляторов, согласующий аттенюатор Д2-9, мост для измерения мощности на термисторах М4-2, согласованная нагрузка Э9-9.

Измерители ПО-1 также комплектуются набором рупорных антенн (П6-17, П6-19, П6-20) и термисторных головок (М5-17, М5-19, М5-21, М5-22).

Технические характеристики ПО-1:

Диапазон рабочих частот - от 150 МГц до 10 ГГц.

Пределы измерений М4-2 - от 0 до 150 мкВт; от 0 до 500 мкВт; от 0 до 5 мВт; от 0 до 7,5 мВт.

Длина волны:

- М5-17 - от 200 см до 10 см;

- М5-19 - от 3,6 см до 5,4 см;

- М5-21 - от 2,1 см до 2,6 см;

- М5-22 - от 1,8 см до 2,1 см.

Параметры Д2-9:

- диапазон частот - от 0,15 ГГц до 2,7 ГГц;

- КСВН - 1,5;

- мощность - 1 Вт.

Длина волны основного излучения антенны:

- П6-17 - от 5,4 см до 3,6 см;

- П6-19 - от 11,1 см до 8 см;

- П6-20 - от 16,7 см до 11 см.

Э9-9 представляет собой нагрузочное сопротивление, поглощающее подводимую к нему мощность.

Рабочий диапазон частот Э9-9 - от 30 МГц до 1000 МГц.

Ослабление, вносимое фидером и согласующим аттенюатором, заранее учтено в конструкции ПО-1. Измерения плотности потока мощности необходимо производить при максимальной рабочей мощности излучающего прибора или же при уменьшенной в несколько раз с последующим умножением измеренной плотности потока мощности в n раз.
