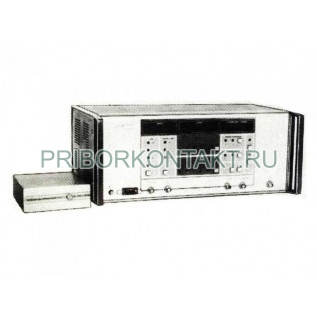

Измеритель коэффициента ошибок 836

836 измеритель коэффициента ошибок предназначен для приема регулярных последовательностей и ПСП оптических и электрических импульсов.

Измерители 836 применяются в составе систем измерения достоверности передачи данных в ВОСП и электрических ЦСП при их выпуске и эксплуатации.

Технические характеристики измерителя 836:

Тактовая частота:

- плавно - от 0,1 Мбит/с до 150 Мбит/с;

- дискретно в кварцованных точках - 34,368 Мбит/с; 139,264 Мбит/с.

Максимальная длина принимаемой ПСП - 2²³-1 периодов тактовой частоты.

Число разрядов принимаемой кодовой комбинации - 15; 16.

Коды принимаемых сигналов измерителями 836:

- для электрических и оптических импульсов - бинарный; бифазный; СМ1; 5В6В;

- для электрических импульсов - HDB3.

Длина волны принимаемого оптического излучения - 1,3 мкм.

Средняя мощность оптических импульсов на входе оптоэлектронных преобразователей - от 0,05 мВт до 0,2 мВт.

Диапазон измерения коэффициента ошибок - от 9,9·10^-12 до 9,9·10^-3.

Емкость счетчика ошибок - 99 999.

Потребляемая мощность - 120 В·А.

Габариты - 145×52×175 мм.

Масса измерителя 836 - не более 15,4 кг.

Процесс измерения коэффициента ошибок автоматизирован. Измеритель содержат встроенную микроЭВМ на базе микропроцессорного комплекта БИС серии 580.

Измерители 836 являются средством метрологического обеспечения быстродействующих цифровых устройств ВОСП по параметрам переходной характеристики, коэффициенту ошибок и чувствительности. Могут использоваться как приемники данных в оптическом виде при исследованиях цифровых систем обработки данных, а также работать в составе АИС совместно с генератором оптических импульсов ОГ5-93 (015-94) и ПЭВМ.
