Антенна измерительная П6-62

П6-62

Антенна измерительная П6-62

Также эта антенна может называться: П6 62, П662.

П6-62 антенна измерительная предназначена для преобразования напряженности электрического переменного поля в напряжение, воспринимаемое измерительными приемными устройствами.

Сфера применения: совместно с измерительными приемными устройствами: для измерения электрического поля индустриальных радиопомех, параметров электромагнитной совместимости технических средств, параметров антенных устройств.

Технические характеристики П6-62:

Диапазон частот антенны - от 300 МГц до 1000 МГц.

Вход с волновым сопротивлением - 50 Ом.

Коэффициент стоячей волны (КСВ) на входе антенны - не более 2.

Пределы допускаемой погрешности антенного коэффициента - не более ±1,5 дБ.

Уровень сигнала ортогональной поляризации П6-62- не более -20 дБ.

Габаритные размеры - 400×145×150 мм.

Масса - не более 1 кг.

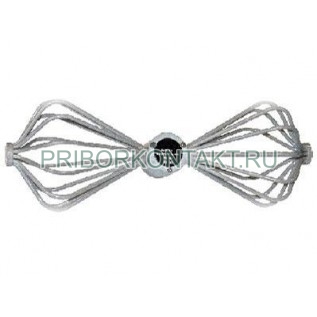

Антенны П6-62 одноканальные с линейной поляризацией, представлены как биконическая вибраторная антенна, состоящая из двух обращённых вершинами друг к другу конусов конечной длины, к вершинам которых подключён симметрирующий трансформатор.

Условия эксплуатации П6-62:

Температура окружающей среды антенны - от -50º С до +60º С.

Относительная влажность воздуха при температуре 35º С - 95%.

Атмосферное давление - от 61 кПа (от 450 мм рт.ст.).

Предприятие-изготовитель предоставляет гарантию соответствия измерительной антенны П6-62 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
