Антенна измерительная П6-59

П6-59

Антенна измерительная рупорная П6-59

Также это изделие может называться: П6 59, П659, p6-59, p6 59, p659.

П6-59 антенна измерительная рупорная предназначена для измерения плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами, параметров антенных устройств, а также с генераторами - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Антенны П6-59 используются для измерения радиопомех при решении задач электромагнитной совместимости технических средств, а также предельно допустимых уровней электромагнитных полей при экологозащитных мероприятиях.

Возможные модификации антенн: П6-59М.

Технические характеристики П6-59:

Рабочий диапазон частот - от 1 ГГц до 18 ГГц.

Коэффициент усиления антенны - от 6 дБ до 20 дБ.

Коэффициент калибровки антенны - от 23 дБ/м до 38 дБ/м.

Эффективная площадь:

- на частоте 1 ГГц - не менее 200 см²;

- на частоте 18 ГГц - не менее 12 см².

Пределы допускаемой относительной погрешности эффективной площади и коэффициента калибровки антенны - ±1,5 дБ.

Пределы допустимой основной погрешности коэффициента усиления антенны - не более ±2 дБ.

КСВН антенны П6-59:

- максимальный - 2;

- типовой - 1,5.

Сечение коаксиального кабеля - 7/3,04 мм.

Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе антенны - не более -20 дБ.

Уровень боковых лепестков диаграммы направленности относительно главного лепестка - не более -10 дБ.

Поляризация П6-59 - линейная.

Средняя наработка на отказ - 10 000 ч.

Уровень боковых лепестков - не более -10 дБ.

Волновое сопротивление входа антенны - 50 Ом.

Максимальная мощность на входе антенны - 10 Вт.

Диапазон рабочих температур - от -10° С до +55° С.

Габаритные размеры - 490×254×164 мм.

Масса П6-59 (без штатива) - не более 3,5 кг.

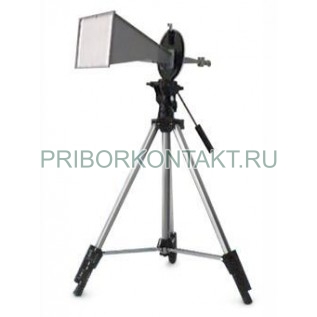

Антенна представляет собой плавно расширяющийся двухгребневый волноводный переход с излучающим раскрывом прямоугольного сечения выполненный как одно целое с диапазонным волноводно-коаксиальным переходом.
