DP-3

Диполь DP-3 (DP3; DP 3)
Диполь DP-3 – измерительная антенна, предназначенная для измерения напряжённости поля, а также для измерения и контроля напряжённости поля радиопомех.
Диапазон частот - 300МГц - 1000МГц.
Род антенны – широкополосный диполь с конически образованными элементами диполя.
Режим работы – продолжительный.
Вид поляризации – линейная.
Выходное сопротивление – 50Ом.
Калибровочный коэффициент - 20,5дБ – 26,5дБ.
Присоединительное гнездо по ТГЛ 200-8081 – гнездо 50Ом 7/16.
Размеры - 400×136×136мм.
Масса – 0,6кг.
Конструкция DP-3

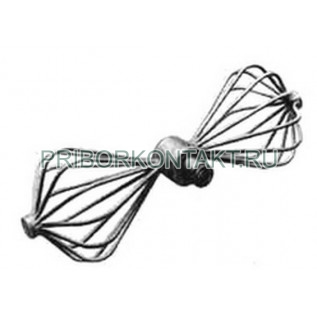

Диполь DP-3 представляет собой компактный блок. На корпусе из заливочной смолы расположены друг против друга половины излучателя и высокочастотный корпусный штекер 7/16, 50Ом, который служит для механического и электрического соединения с несущей конструкцией антенны типа АТR 2.
Половины излучателя DP-3 выполнены для достижения широкополосности подобно корпусу, причём угол раствора конуса составляет 60ºC. Незначительная масса и небольшая ветровая нагрузке, достигаются выполненными в виде скелета излучателями (латунная труба размером 6×0,5мм).
Внутри корпуса DP-3 из заливочной смолы расположено симметрирующее звено, которое образует электрическое соединение излучателей с высокочастотным корпусным штекером.

 Технические характеристики DP-3

 Симметрия DP-3 составляет не менее 20дБ. Диполь DP-3 в сочетании с несущей конструкцией антенны ATR 2, блоком лифта FE 2 и ВЧ-соединительным кабелем LE 60, подходит для измерения напряженности поля линейно поляризованных полей излучения, в частности, для измерения напряженности поля помех.
Диполь DP-3 работает с селективным микровольтметром с входным сопротивлением 50Ом, в частности типа SMV8.5.
Максимальная погрешность калиброванной антенны DP-3 при использовании измерительного приемника SMV8.5 для коэффициента согласования входного сопротивления приемника составляет 1,5дБ; 2дБ.
Наименьшая измеряема напряженность поля при применении SMV8.5 при ширине полосы 20кГц зависимая от частоты согласно коэффициента «К»:
- от 300МГц до 600МГц – 20,5дБ-26,5дБ;
- от 600МГц до 1000МГц – 26,5дБ-32,5дБ.
Для DP-3 наибольшая измеряемая синусоидальная напряженность поля при применении SMV8.5 зависимая от частоты согласно коэффициента «К» - 125дБ – 137дБ.
Изделия DP-3 способны выдержать удары 6мс, ускорением 12г, при 1000 ударах в минуту.
Антенны DP-3 являются брызго- и пылезащищенными и рассчитаны на использование при температуре окружающего воздуха – от -30ºС до +50ºС.
