Антенна измерительная П6-68

П6-68

Антенна пассивная логопериодическая П6-68

Также это изделие может называться: П6 68, П668, p6-68, p6 68, p668.

П6-68 антенна пассивная логопериодическая предназначена для излучения и измерения электромагнитного поля.

Антенны П6-68 используются для измерения радиопомех при решении задач электромагнитной совместимости технических средств, а также предельно допустимых уровней электромагнитных полей при экологозащитных мероприятиях. Обеспечивают проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля и может эксплуатироваться в помещениях и на открытых площадках.

Технические характеристики П6-68:

Диапазон рабочих частот - от 500 МГц до 3000 МГц.

Линейная поляризация коэффициента калибровки в зависимости от частоты - от 20 дБ/м до 35 дБ/м.

Пределы допускаемой основной погрешности коэффициента калибровки антенны - не более ±2 дБ.

КСВН - не более 2,5.

Отношение максимального напряжения к минимальному при изменении ориентации в однородном поле - не менее 20 дБ.

Поляризация П6-68 - линейная.

Максимально допустимая входная мощность - 5 Вт.

Номинальное волновое сопротивление выхода - 50 Ом.

Сечение волновода - 7/3,04 мм.

Максимальная мощность на входе - 10 Вт.

Гамма-процентный ресурс при γ=90% - 10 000 ч.

Средняя наработка на отказ - 10 000 ч.

Диапазон рабочих температур - от -10° C до +50° C.

Габаритные размеры П6-68 - 580×305×30 мм.

Масса (без штатива) - не более 2 кг.

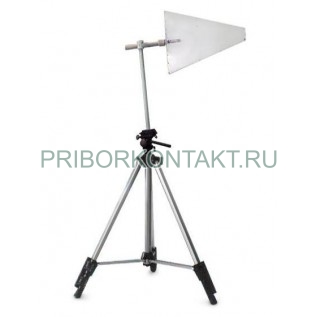

Антенна П6-68 представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Двухпроводная линия запитывается коаксиальным кабелем со стороны меньшего вибратора.
