Антенна измерительная ОПУ-1

ОПУ-1

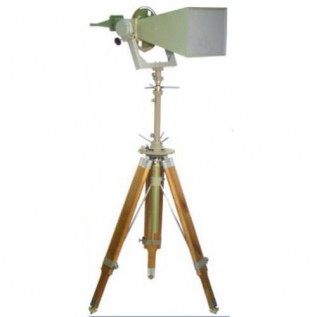

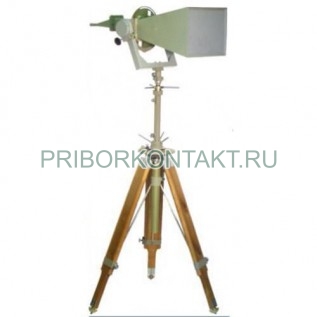

Опорно-поворотное устройство ОПУ-1

Также это устройство может называться: ОПУ 1, ОПУ1.

ОПУ-1 опорно-поворотное устройство - тренога - используются для ориентации измерительных антенн по азимутальному углу, углу места и углу плоскости поляризации в лабораторных, заводских и полевых условиях.

Технические характеристики ОПУ-1:

Угол поворота:

- по азимуту от 0° до 360° - с нониусом ±15°;

- по углу места - от -30° до +90°.

Угол плоскости поляризации ОПУ-1 - от -5° до +95°.

Плавная регулировка высоты оси механизма ориентации - 0,15 м.

Высота установки оси механизма ориентации опорно-поворотного устройства:

- УШЯИ.301554.001 - от 1,15 м до 2,1 м;

- УШЯИ.301554.001-01 - от 1,4 м до 2,35 м.

Температура окружающей среды устройств - от -50º С до +60º С.

Масса:

- УШЯИ.301554.001 - 20,5 кг;

- УШЯИ.301554.001-01 - 21,5 кг.

Габаритные размеры ОПУ-1:

- УШЯИ.301554.001 - 2080×2080×2100 мм;

- УШЯИ.301554.001-01 - 2080×2080×2350 мм.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого опорно-поворотного устройства ОПУ-1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
