Антенна измерительная П6-69/Э

П6-69/Э

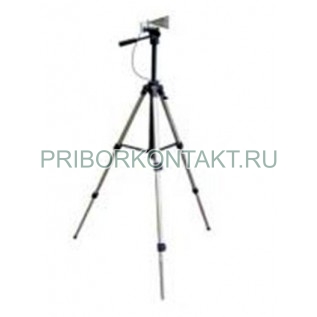

Антенна измерительная рупорная П6-69/Э

Также это изделие может называться: П6 69/Э, П669/Э, П6-69/е, П6-69/є, p6-69/e, p6 69/e, p669/e.

П6-69/Э антенна измерительная рупорная предназначена для измерения плотности потока энергии электромагнитного поля и параметров антенных устройств, обеспечивает преобразование плотности потока энергии электромагнитного поля в электрический сигнал.

Технические характеристики П6-69/Э:

Диапазон рабочих частот - от 17,44 ГГц до 40 ГГц.

Эффективная площадь в диапазоне рабочих частот:

- на частоте 17,44 ГГц - 12 см²;

- на частоте 40 ГГц - 4 см².

Пределы допускаемой относительной погрешности эффективной площади антенны - ±1 дБ.

Коэффициент стоячей волны по напряжению - не более 1,6.

Поляризация - линейная.

Уровень сигнала ортогональной поляризации относительно уровня основной поляризации на выходе антенны - не более -20 дБ.

Уровень боковых лепестков диаграммы направленности относительно главного лепестка - не более -10 дБ.

Сечение ВЧ розетки - 2,4×1,04 мм.

Волновое сопротивление - 50 Ом.

Температура окружающего воздуха для П6-69/Э - от -10° С до +50° С.

Габаритные размеры - 190×62×61 мм.

Масса антенны - не более 0,5 кг.

Антенна измерительная обеспечивает проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля. Система защиты от перегрузок исключает возможность выхода из строя антенн при сильных магнитных полях, включая близкие грозовые разряды.

В комплекте с измерительным приёмным устройством (селективным милливольтметром, анализатором спектра) П6-69/Э антенна предназначена для измерения плотности потока энергии электромагнитного поля и параметров антенных устройств, в комплекте с генераторами - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
