Антенна измерительная П6-69

П6-69

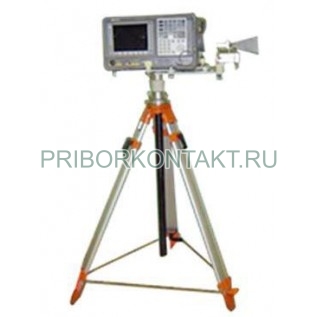

Антенна пассивная измерительная рупорная П6-69

Также это изделие может называться: П6 69, П669, p6-69, p6 69, p669.

П6-69 антенна измерительная рупорная пассивная предназначена для излучения и измерения электромагнитного поля.

Антенны П6-69 используются для измерения радиопомех при решении задач электромагнитной совместимости технических средств, а также предельно допустимых уровней электромагнитных полей при экологозащитных мероприятиях. Обеспечивают проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля и может эксплуатироваться в помещениях и на открытых площадках.

Технические характеристики П6-69:

Диапазон рабочих частот - от 17,44 ГГц до 40 ГГц.

Пределы допускаемой относительной погрешности эффективной поверхности и коэффициента калибровки антенны - не более ±2 дБ.

Эффективная поверхность для П6-69:

- на частоте 17,44 ГГц - не менее 12 см²;

- на частоте 40 ГГц - не менее 3,5 см².

Соединитель:

- в диапазоне частот от 17,44 ГГц до 37,5 ГГц - 3,5/1,52 мм.

- в диапазоне частот от 17,44 ГГц до 40 ГГц - 2,4/1,04 мм.

КСВН антенны - не более 2.

Поляризация - линейная.

Предел допускаемой относительной погрешности эффективной площади и коэффициента калибровки антенны - ±1,5 дБ.

Соединитель в диапазоне частот:

- от 17,44 ГГц до 37,5 ГГц - 3,5 мм/40 мм;

- от 17,44 ГГц до 40 ГГц - 2,4 мм/1,04 мм.

Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе антенны - не более -20 дБ.

Уровень боковых лепестков диаграммы направленности относительно главного лепестка - не более -10 дБ.

Поляризация П6-69 - линейная.

Волновое сопротивление выхода антенны - 50 Ом.

Средняя наработка на отказ антенны - не менее 10 000 ч.

Коэффициент калибровки антенны - от 35 дБ до 46 дБ.

Ширина диаграммы направленности (угол раскрыва):

- при частоте 17,5 ГГц - 14,6°;

- при частоте 25,86 ГГц - 9,8°;

- при частоте 40 ГГц - 6,4°.

Диапазон рабочих температур - от -10° C до +40° C.

Габаритные размеры - 65×110×150 мм.

Масса (без штатива) - не более 1 кг.

Антенна П6-69 обеспечивает проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля. Представляет собой рупорную антенну прямоугольного сечения с одногребенчатым коаксиально-волноводным переходом.
