Антенна измерительная П6-23М

Также эта антенна может называться: П6 23М, П623М, П6-23/М, П6-23 М, П6 23m, П623m, П6-23/m, П6-23 m.

П6-23М антенна измерительная предназначена для конвертации энергии свободного электромагнитного поля в энергию связанного поля, распространяющегося в коаксиальной передающей линии.

Сфера применения: в лабораториях, заводских условиях, а также в полевых условиях на открытом воздухе.

Кроме того, совместно с измерительными приемными устройствами и генераторами используется для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Технические характеристики П6-23М:

Диапазон частот - от 0,85 ГГц до 17,44 ГГц.

Коаксиальный вход с волновым сопротивлением П6-23М - 50 Ом.

Коэффициент стоячей волны (КСВ) на входе антены - не более 1,7.

Уровень сигнала ортогональной поляризации - не более -25 дБ.

Эффективная площадь в диапазоне частот:

- от 0,85 ГГц до 15 ГГц - не менее 150 см²;

- от 15 ГГц до 17,44 ГГц - не менее 110 см².

Пределы относительной погрешности эффективной площади в диапазоне частот:

- от 0,85 ГГц до 8,5 ГГц - ±20%;

- от 8,5 ГГц до 17,44 ГГц - ±15%.

Уровень боковых лепестков диаграммы антенны - не более -10 дБ.

Габаритные размеры - 877×351×265 мм.

Масса - не более 7,5 кг.

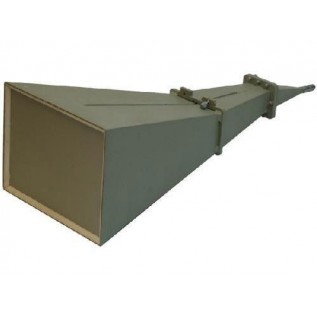

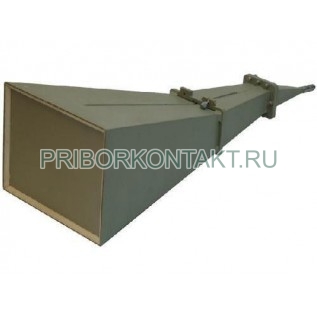

Антенны П6-23М представлены как рупор, выполненный в цельности с диапазонным волноводно-коаксиальным переходом. Антенна - одноканальная с линейной поляризацией, плоскость которой проходит через ось рупора параллельно узким сторонам апертуры.

Условия эксплуатации П6-23М:

Температура окружающей среды - от -50º С до +50º С.

Относительная влажность воздуха при температуре 25º С - 98%.

Атмосферное давление П6-23М - от 61 кПа (от 450 мм рт.ст.).

Предприятие-изготовитель предоставляет гарантию соответствия измерительной антенны П6-23М всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
