Антенна измерительная П6-50

Также это изделие может называться: П6 50, П650, П6-5о, p6-50, p6 50, p650.

П6-50 антенна рамочная активная предназначена для измерения напряжённости электромагнитного поля.

Антенны П6-50 используются при решении задач электромагнитной совместимости технических средств, а также для определения и контроля предельно допустимых уровней электромагнитных полей. Могут эксплуатироваться в помещениях и на открытых площадках.

Возможные модификации антенны: П6-50М.

Диапазон рабочих частот - от 9 кГц до 30 МГц.

Величина коэффициента калибровки в зависимости от частоты - от 28 дБ/м до 34 дБ/м.

Пределы допускаемой основной погрешности коэффициента калибровки - ±2 дБ.

Пределы допускаемой дополнительной погрешности коэффициента калибровки антенны, обусловленной отклонением температуры окружающего воздуха от нормальной (20±5)° C в пределах диапазона рабочих температур на каждые 10° C - не более ±1 дБ.

Напряжение собственных шумов антенны П6-50 не превышает значений, приведенных в таблице:

Максимальная измеряемая напряженность - 3,16 В/м.

Сопротивление выхода антенны П6-50 - 50 Ом.

Антенна при изменении ориентации в однородном поле обеспечивает отношение максимального напряжения к минимальному - не менее 20 дБ.

Максимально допустимая напряженность измеряемого поля при коэффициенте блокирования -20 дБ - не менее 3,7 В/м.

Напряжение комбинационных составляющих третьего порядка двухчастотного сигнала на выходе антенны при напряжении основной составляющей 100 дБ?мкВ относительно 1 мкВ - не более 55 дБ.

Электрическое питание антенны осуществляется от двух аккумуляторных батарей с напряжением:

- первой - от +4,5 В до +5,5 В;

- второй - от -5,5 В до -4,5 В.

Время непрерывной работы - не менее 8 ч.

Потребляемая мощность - не более 1 В?А.

Средняя наработка на отказ - не менее 10 000 ч.

Диаметр рамки - 160 мм.

Габаритные размеры П6-50 - 460?165?55 мм.

Масса (без треноги) - не более 0,9 кг.

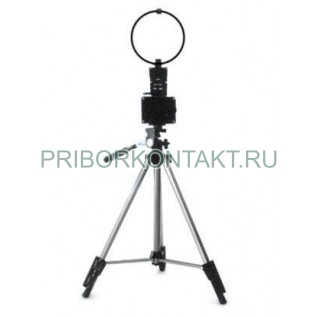

Антенна П6-50 состоит из экранированной рамки, усилителя с блоком питания и выходного ВЧ соединителя. На корпусе антенны имеется держатель, позволяющий закреплять антенну на мачте.

Температура окружающего воздуха - от -10° С до +55° С.

Относительная влажность при +30° С - до 90%.

Атмосферное давление - от 70 кПа до 106,7 кПа.
