Описание товара

DP-1

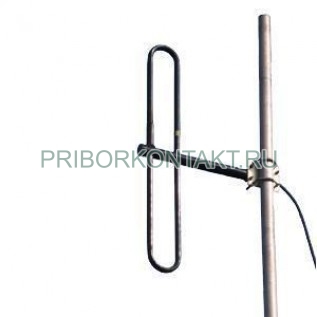

Диполь DP-1 (DP1; DP 1)
Диполь DP-1 – измерительная антенна, предназначенная для измерения напряжённости поля, а также для измерения и контроля напряжённости поля радиопомех.
Диапазон частот - 26МГц - 300МГц.
Род антенны – 26МГц-80МГц - укороченный компенсированный диполь.
Режим работы – продолжительный.
Вид поляризации – линейная.
Выходное сопротивление – 50Ом.
Присоединительное гнездо по ТГЛ 200-8081 – гнездо 50Ом 7/16.
Размеры - 1820×60×135мм.
Масса – 0,6кг.
Конструкция DP-1

Диполь DP-1 представляет собой компактный блок. На корпусе из заливочной смолы расположены друг против друга половины излучателя и высокочастотный корпусный штекер 7/16, 50Ом, который служит для механического и электрического соединения с несущей конструкцией антенны типа АТR 2.

Технические характеристики DP-1
Диапазон частот диполя DP- имеет 3 поддиапазона:
- 28МГц – 42МГц;
- 42МГц – 80МГц;
- 80МГц – 300МГц.
Симметрия DP-1 составляет не менее 20дБ. Диполь DP-1 в сочетании с несущей конструкцией антенны ATR 2, блоком лифта FE 1, FE 2, FE 3 и ВЧ-соединительным кабелем LE 60, подходит для измерения напряженности поля линейно поляризованных полей излучения, в частности, для измерения напряженности поля помех.
Диполь DP-1 работает с селективным микровольтметром с входным сопротивлением 50Ом, в частности типа SMV8.5.
Максимальная погрешность калиброванной антенны DP-1 при использовании измерительного приемника SMV8.5 для коэффициента согласования входного сопротивления приемника составляет 1,5дБ; 2дБ.
Наименьшая измеряема напряженность поля при применении SMV8.5 при ширине полосы 20кГц зависимая от частоты согласно коэффициента «К»:
- от 26МГц до 42МГц – 22дБ-28,5дБ;
- от 42МГц до 80МГц – 15,5дБ-22дБ;
- от 80МГц до 300МГц – 7дБ-29дБ.
Для DP-1 наибольшая измеряемая синусоидальная напряженность поля при применении SMV8.5 – 130дБ.
Изделия DP-1 способны выдержать удары 6мс, ускорением 12г, при 1000 ударах в минуту.
Антенны DP-1 являются брызго- и пылезащищенными и рассчитаны на использование при температуре окружающего воздуха – от -30ºС до +50ºС.
