Антенна измерительная П6-23А

П6-23А

Измерительная антенна П6-23А

Также это изделие может называться: П623А, П6 23А, П623-А, П 623 А, П6 23 А, p6-23a, p6 23a, p623a.

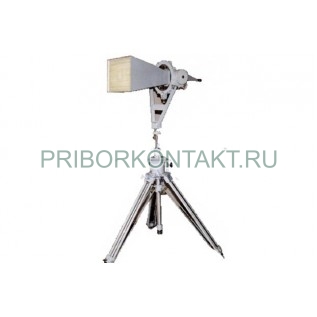

П6-23А антенна измерительная рупорная предназначается для создания линейно-поляризованного электромагнитного поля заданной напряженности, измерения напряженности поля и других антенных измерений.

Антенны П6-23А обеспечивают измерение плотности потока мощности электромагнитного поля, создание линейно поляризованного поля с заданной плотностью потока мощности, измерение эффективной площади и коэффициента усиления испытуемых антенн и проведение других антенных измерений.

Технические характеристики П6-23А:

Диапазон частот - от 1 ГГц до 12 ГГц.

Эффективная площадь:

- на частоте до 6 ГГц - 150 см²;

- на частоте свыше 6 ГГц - 130 см².

ВЧ тракт - 50 Ом с переходами на 28,5×12,6 мм и 23×10 мм.

Погрешность эффективной площади - 20%.

КСВ - 1,5.

Вход антенны (сечение А-А) - коаксиальный.

Сопротивление входа - 50 Ом.

Сечение коаксиала - 7/3 мм.

Уровень:

- боковых лепестков - не более 10 дБ;

- поперечной поляризации - не более 20 дБ.

Поворот антенны П6-23А:

- по азимуту - от 0 до 360°;

- по углу места - от +90° до -30°;

- плоскости поляризации - от 0 до 190°.

Габаритные размеры - 950×425×325 мм.

Масса - не более 30 кг.

Рупорная неперестраиваемая антенна П6-23А линейной поляризации состоит из двух частей: фидерной и волноводной. Волноводная часть антенны изготовлена из алюминиевого сплава, фидерная часть выполнена гальваническим наращиванием меди с последующей опрессовкой пластмассой АГ-4.

Условия эксплуатации П6-23А:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +30° С - до 98%.

Можно эксплуатировать в лабораторных, заводских и полевых условиях. Для ветроустойчивости в полевых условиях предусмотрено дополнительное закрепление треноги с антенной тремя растяжками.

С помощью П6-23А можно проводить широкий круг измерительных и контрольных операций в диапазонах сантиметровых и дециметровых длин волн при разработке, производстве и эксплуатации радиолокационной, радиосвязной, радиоизмерительной аппаратуры. П6-23А также можно использовать для исследования степени экранировки излучающих и принимающих устройств и их составных частей, для измерения поляризационных диаграмм направленности передающих и приемных антенн, для измерения коэффициента эллиптичности антенн и излучаемых полей.

Антенны П6-23А позволяют оперативно осуществлять сбор информации о параметрах побочных и внеполосных излучений передающих устройств, а при исследовании побочных каналов приема приемных устройств оперативно использовать узкополосные источники сигналов для создания полей заданной напряженности.
