Антенна измерительная П6-51

Также это изделие может называться: П6 51, П651, p6-51, p6 51, p651.

П6-51 антенна дипольная активная предназначена для измерения электрической составляющей напряжённости электромагнитного поля.

Антенны П6-51 используются при решении задач электромагнитной совместимости технических средств, а также для определения и контроля предельно допустимых уровней электромагнитных полей. Могут эксплуатироваться в помещениях и на открытых площадках.

Диапазон рабочих частот - от 9 кГц до 300 МГц.

Величина коэффициента калибровки в зависимости от частоты - от 13 дБ/м до 22 дБ/м.

Пределы допускаемой основной погрешности коэффициента калибровки - ±2 дБ.

Пределы допускаемой дополнительной погрешности коэффициента калибровки антенны, обусловленной отклонением температуры окружающего воздуха от нормальной (20±5)° C в пределах диапазона рабочих температур на каждые 10° C - не более ±1 дБ.

КСВН - не более 2,5.

Напряжение собственных шумов антенны не превышает значений, приведенных в таблице:

Максимальная измеряемая напряженность - 3,16 В/м.

Волновое сопротивление выхода П6-51 - 50 Ом.

Антенна при изменении ориентации в однородном поле обеспечивает отношение максимального напряжения к минимальному - не менее 20 дБ.

Максимально допустимая напряженность измеряемого поля при коэффициенте блокирования -20 дБ - не менее 3,16 В/м.

Напряжение комбинационных составляющих третьего порядка двухчастотного сигнала на выходе изделия антенна П6-51 при напряжении основной составляющей 100 дБ?мкВ относительно 1 мкВ - не более 55 дБ.

Электрическое питание антенны осуществляется от двух аккумуляторных батарей с напряжением:

- первой - от +4,5 В до +5,5 В;

- второй - от -5,5 В до -4,5 В.

Время непрерывной работы - не менее 8 ч.

Средняя наработка на отказ - не менее 10 000 ч.

Поляризация П6-51 - линейная.

Диапазон рабочих температур - от -10° C до +55° C.

Габаритные размеры - 500?150?370 мм.

Масса (без треноги) - не более 2 кг.

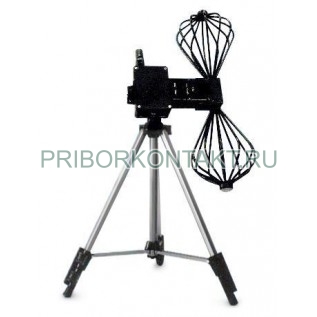

Антенна состоит из диполя образованного двумя проволочными конусами, усилителя и ВЧ соединителя. На корпусе антенны имеется держатель, позволяющий закреплять антенну на мачте.

Температура окружающего воздуха - от -10° С до +55° С.

Относительная влажность при +30° С - до 90%.

Атмосферное давление - от 70 кПа до 106,7 кПа.
