Антенна измерительная П6-64

П6-64

Антенна измерительная П6-64

Также эта антенна может называться: П6 64, П664.

П6-64 антенна измерительная используется для измерения эффективной площади и коэффициента усиления антенн, создания электромагнитного поля с заданной плотностью потока энергии, измерения параметров электромагнитной совместимости радиоэлектронных средств.

Сфера применения: контроль параметров сигналов в системах радиосвязи, мониторинга электромагнитной обстановки. Кроме того, совместно с измерительными приёмными устройствами и генераторами, может использоваться для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Технические характеристики П6-64:

Диапазон частот антенны - от 25,95 ГГц до 37,50 ГГц.

Вход с волновым сопротивлением - 50 Ом.

Коэффициент стоячей волны (КСВ) на входе антенны - не более 1,4.

Пределы допускаемой погрешности антенного коэффициента - не более ±1 дБ.

Уровень сигнала ортогональной поляризации П6-64 - не более -30 дБ.

Уровень боковых лепестков антенны - не более -15 дБ.

Коэффициент усиления - не менее 29 дБ.

Габаритные размеры - 157×177 мм.

Масса - не более 2,2 кг.

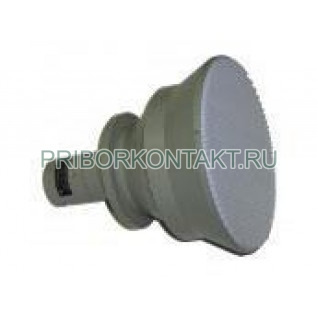

Антенны П6-64 представлены как рупорно-линзовая антенна: в раскрыве конического рупора установлена фокусирующая линза из фторопласта. Для согласования сопротивления здесь применяется двухступенчатый чебышевский трансформатор, а также ступенчатый переход - для согласования круглого волновода.

Условия эксплуатации П6-64:

Температура окружающей среды - от -50º С до +60º С.

Относительная влажность воздуха при температуре 35º С - 95%.

Атмосферное давление - от 60 кПа (от 460 мм рт.ст.).

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемой измерительной антенны П6-64 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
