Антенна измерительная П6-66

П6-66

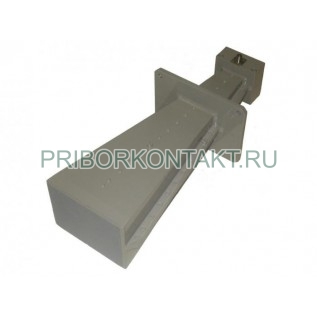

Антенна измерительная П6-66

Также эта антенна может называться: П6 66, П666.

П6-66 антенна измерительная используется для измерения напряженности поля.

Могут укомплектовываться опорно-поворотным устройством (ОПУ), которое предоставляет возможность направленности антенны на угл места, высоту, азимут и плоскость поляризации.

Сфера применения: работы в полевых, заводских и лабораторных условиях.

Кроме того, совместно с измерительными приёмными устройствами и генераторами, П6-66 может использоваться для измерения плотности потока мощности электромагнитного поля синусоидальных, шумовых и импульсных сигналов, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Технические характеристики П6-66:

Диапазон частот - от 12,05 ГГц до 37,5 ГГц.

Коэффициент стоячей волны (КСВ) на входе антенны - не более 2,5.

Уровень сигнала ортогональной поляризации - не более -20 дБ.

Уровень боковых лепестков П6-66 - не более -8 дБ.

Коэффициент усиления антенн - не менее 14 дБ.

Пределы допускаемой погрешности коэффициента усиления - не более 2 дБ.

Температура окружающей среды - от -50º С до +60º С.

Габаритные размеры - 267×110×78 мм.

Масса - не более 0,9 кг.

Для обеспечения нормальной формы диаграммы направленности и поправки фазовых искажений в раскрыве антенны П6-66 установлена линза из пенопласта. Входным соединителем для антенны П6-66 выступает стандартный коаксиальный разъём или SMA-типа.

Предприятие-изготовитель предоставляет гарантию соответствия измерительной антенны П6-66 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
