Антенна измерительная П6-33

Также это изделие может называться: П6 33, П633, p6-33, p6 33, p633.

П6-33 антенна измерительная в комплекте с измерительными приемниками и источниками СВЧ сигналов обеспечивает измерение напряженности электромагнитного поля, создание линейно поляризованного поля заданной напряженности, измерение коэффициента усиления и эффективной площади испытуемых антенн и проведение других антенных измерений.

Антенны измерительные П6-33 можно эксплуатировать в лабораторных, заводских и полевых условиях.

Технические характеристики П6-33:

Диапазон частот - от 0,1 ГГц до 1 ГГц.

Эффективная площадь - более 350 см².

Погрешность эффективной площади - 25%.

КСВН - не более 1,8.

Уровень поля поперечной поляризации - не более 20 дБ.

Уровень боковых лепестков - не более 4 дБ.

ВЧ тракт - 50 Ом.

К_стU П6-33- 1,8.

Габаритные размеры:

- антенна в рабочем развернутом состоянии - 5000×5000×3500 мм;

- ящик с рамой, шунтами и механизмом ориентации - 1092×1060×376 мм;

- ящик с треногой и механизмом управления - 1366×522×300 мм.

Масса:

- ящик с рамой, шунтами и механизмом ориентации - 60 кг;

- ящик с треногой и механизмом управления - 47 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +30º С до +50º С.

Относительная влажность при температуре +35º С - 98%.

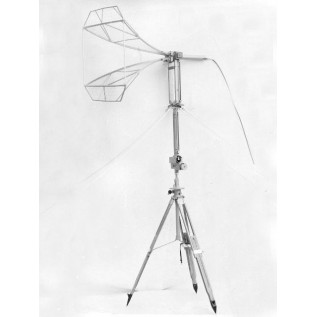

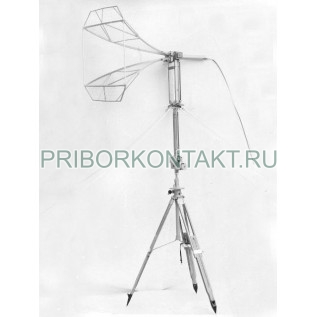

Конструктивно антенна П6-33 состоит из трансформатора, рам и шунтов. Корпус трансформатора сделан из текстолитовой трубы. Внутри антенны размещены входной коаксиал и полосковая линия из посеребренных латунных лент, закрепленных во фторопласте. Рамы антенны выполнены из медной посеребренной проволочной сетки, закрепленной в алюминиевых уголках. Индуктивные шунты (латунные трубки) крепятся к рамам антенны П6-33 накидными гайками. Рамы соединяются с полосковой линией трансформатора пружинным контактным устройством.
