Антенна измерительная П6-65

П6-65

Антенна измерительная П6-65

Также эта антенна может называться: П6 65, П665.

П6-65 антенна измерительная используется для преобразования электромагнитной волны в свободном пространстве в волну в коаксиальном тракте.

Сфера применения: системы радиосвязи, мониторинг электромагнитной обстановки.

Кроме того, совместно с измерительными приёмными устройствами и генераторами, может использоваться для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Технические характеристики П6-65:

Диапазон частот антенны - от 2 ГГц до 25,95 ГГц.

Вход с волновым сопротивлением - 50 Ом.

Коэффициент стоячей волны (КСВ) на входе антенны - не более 2.

Уровень сигнала ортогональной поляризации - не более -20 дБ.

Уровень боковых лепестков антенны - не более -8 дБ.

Эффективная площадь в диапазоне частот:

- от 2 ГГц до 15 ГГц - не менее 25 см²;

- от 15 ГГц до 25,95 ГГц - не менее 15 см².

Пределы допускаемой погрешности эффективной площади в диапазоне частот:

- от 2 ГГц до 4 ГГц - ±2 дБ;

- от 4 ГГц до 25,95 ГГц - ±1,5 дБ.

Габаритные размеры - 410×164×114 мм.

Масса - не более 2,2 кг.

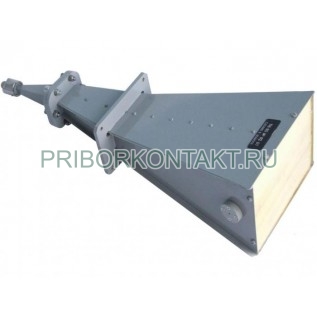

Антенны П6-65 представлены как рупорно-линзовая антенна: целостная с диапазонным волноводно-коаксиальным переходом. Плоскость поляризации, при этом проходит через ось рупора параллельно узким сторонам апертуры. Также, в апертуре установлена линза из пенопласта - для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности.

Условия эксплуатации П6-65:

Температура окружающей среды - от -50º С до +60º С.

Относительная влажность воздуха при температуре 35º С - 95%.

Атмосферное давление - от 60 кПа (от 460 мм рт.ст.).

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемой измерительной антенны П6-65 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
