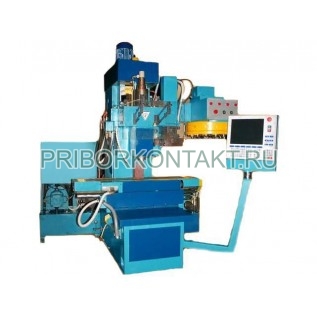

Станок бесконсольный вертикально-фрезерный ЛТ-260МФ3

ЛТ-260МФ3

Станок бесконсольный вертикально-фрезерный ЛТ-260МФ3

Также этот станок может называться: ЛТ260МФ3, ЛТ 260 МФ 3, ЛТ-26оМФз, lt-260mf3, lt 260 mf 3, lt260mf3.

ЛТ-260МФ3 станок бесконсольный вертикально-фрезерный с крестовым столом с ЧПУ и автоматической сменой инструмента предназначен для обработки по программе разнообразных деталей сложной формы из различных материалов в мелкосерийном производстве.

Технические характеристики ЛТ-260МФ3:

Размеры рабочей поверхности стола - 320×630 мм.

Вылет шпинделя - 340 мм.

Расстояние от торца шпинделя до поверхности стола - от 100 мм до 450 мм.

Наибольшее перемещение стола:

- продольное - 500 м;

- поперечное - 320 мм.

Наибольшее вертикальное перемещение шпиндельной бабки - 350 мм.

Конус шпинделя - 7:24, №40.

Частота вращения шпинделя (регулирование бесступенчатое) - от 100 мин^-1 до 4000 мин^-1.

Величина рабочих подач (бесступенчатое регулирование) - от 5 мм/мин до 5000 мм/мин.

Класс точности станка ЛТ-260МФ3 - Н.

Ускоренное перемещение по осям координат X, Y, Z - 6000 мм/мин.

Количество инструментов в магазине - 14.

Наибольший диаметр инструмента в магазине - 100 мм.

Точность ЛТ260МФ3:

- межосевых расстояний - 50 мкм;

- позиционирования при одностороннем подходе по осям координат X, Y, Z - 40 мкм;

- дискретность перемещения - 10 мкм.

Мощность привода главного движения - 5,5 кВт.

Тип системы ЧПУ - следящая.

Вид индикации ЛТ-260МФ3 - цифровая.

Число управляемых координат:

- при линейной интерполяции - 3;

- при круговой интерполяции - 2.

Вид интерполяции - линейная, круговая.

Код - ISO - 7 bit.

Возможность коррекции инструмента.

Род тока питающей сети - переменный, трехфазный.

Напряжение - 380 В.

Частота - 50 Гц.

Габаритные размеры ЛТ-260МФ3:

- без выносного оборудования - 2120×2000×2570 мм;

- с выносным оборудованием - 3200×2020×2570 мм.

Масса:

- без выносного оборудования - 3300 кг;

- с выносным оборудованием - 4200 кг.

Компоновка станков ЛТ-260МФ3 характеризуется вертикальным расположением шпинделя и горизонтальным - рабочего стола. Формообразующими движениями являются вертикальное перемещение шпиндельной бабки по направляющим стойки, продольное перемещение стола по направляющим салазок, поперечное перемещение салазок по направляющим основания. Наличие инструментального магазина и устройства автоматической смены инструмента дает возможность его автоматической смены в цикле обработки детали.

В качестве системы программного управления станки ЛТ-260МФ3 реализуют контурную систему ЧПУ. Следящий привод представляет собой гидравлическую следящую систему с цилиндрами и золотниковыми копировальными устройствами.

Применение для всех приводов подач гидравлической следящей системы обеспечивает полное отсутствие зазоров в цепи подач, а также высокую надежность, долговечность и длительное сохранение точности.
