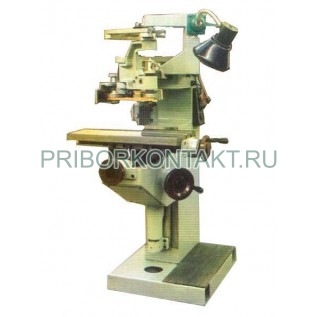

Станок гравировальный 6Е463

Также этот станок может называться: 6Е 463, 6Е-463, 6Э463, 6Э 463, 6Э-463, 6Є463, 6Є 463, 6Є-463, 6Еч6з, 6e463, 6e-463, 6e 463.

6Е463 станок гравировальный копировально-фрезерный с пантографом предназначен для выполнения гравировальных и копировально-фрезерных работ в контурном режиме.

На станках 6Е463 можно производить гравирование надписей и узоров на штемпелях, табличках, платах, панелях, надписей на лимбах, линейках, а также фрезерование неглубоких пресс-форм для пластмассы, резины и т.д.

Технические характеристики 6Е463:

Масштаб копирования - от 1:1 до 1:100.

Диаметр наибольшей окружности, обслуживаемой панторгафом при масштабе копирования 1:1 - 210 мм.

Размеры стола изделия - 250×500 мм.

Число Т-образных пазов стола изделия - 3.

Расстояние между пазами - 63 мм.

Ширина паза стола изделия - 14 мм.

Размеры стола копира - 320×400 мм.

Число Т-образных пазов стола копира - 3.

Расстояние между пазами - 63 мм.

Ширина паза копира - 14 мм.

Перемещение стола копира:

- продольное - 300 мм;

- поперечное - 200 мм;

- вертикальное - 300 мм.

Перемещение стола изделия на один оборот лимба:

- продольное - 5 мм;

- поперечное - 5 мм;

- вертикальное - 2,5 мм.

Угол поворота стола копира станка 6Е463 - 360°.

Величина микрометрического перемещения шпинделя - 1 мм.

Цена деления лимба микрометрического перемещения шпинделя - 0,05 мм.

Величина хода быстрого подвода шпинделя - 5 мм.

Величина перемещения шпинделя при работе по контршаблону - 10 мм.

Частота вращения шпинделя - от 1250 мин^-1 до 200 000 мин^-1.

Число скоростей шпинделя - 13.

Класс точности - Н.

Мощность привода главного движения - 0,25 кВт.

Род тока питающей сети 6Е463 - переменный, трехфазный.

Напряжение - 380 В.

Частота - 50 Гц.

Габаритные размеры - 1040×1000×1260 мм.

Масса - 250 кг.

Возможность работы на станке 6Е463 по контршаблону позволяет при помощи плоского копира производить гравирование различных надписей и узоров на пространственно сложных поверхностях.

Закрепив неподвижно шпиндель при помощи специального кронштейна, на станке можно производить фрезерные работы, перемещая вручную стол изделия. Движение копирования на станке осуществляется вручную перемещением трейсера ощупывающего устройства по контуру копира.

Станок может быть оснащен широкой гаммой приспособлений и принадлежностей, расширяющих его технологические возможности: для построения дуг, окружностей, и овалов, для закрепления табличек при гравировании, делительным приспособлением, тисками, поворотными тисками, наклонно-поворотным столом, буквенным и цифровыми шаблонами, приспособлением для заточки гравировальных резцов и др.
