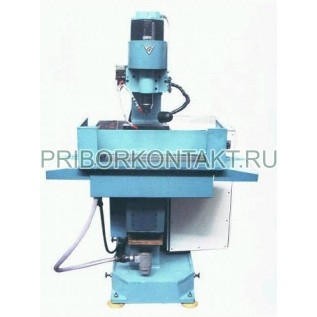

Станок гравировально-фрезерный ЛФ-250Ф3

Также этот станок может называться: ЛФ250Ф3, ЛФ 250Ф3, ЛФ-25оФз, lf-250f3, lf250f3, lf 250f3.

ЛФ-250Ф3 станок гравировально-фрезерный предназначен для гравирования по программе текстов, символов и пр., а также фрезерования по программе разнообразных деталей сложной формы из пластмасс, стали, чугуна, цветных металлов и сплавов.

Технические характеристики ЛФ-250Ф3:

Размер рабочей поверхности стола - 250×500 мм.

Расстояние между пазами - 63 мм.

Число Т-образных пазов - 3.

Ширина паза стола - 14 мм.

Величина наибольших рабочих перемещений:

- стола (ось Х) - 320 мм;

- ползуна (ось Y) - 250 мм;

- консоли (ось Z) - 250 мм.

Класс точности станка ЛФ-250Ф3 - Н.

Пределы рабочих подач по осям координат X, Y, Z - 1000 мм/мин.

Ускоренное перемещение по осям X, Y, Z - 3000 мм/мин.

Частота вращения шпинделя - от 200 мин^-1 до 10 000 мин^-1.

Частота вращения шпинделя по заказу потребителя - от 15 000 мин^-1 до 24 000 мин^-1.

Число скоростей шпинделя - бесступенчатое.

Максимальный диаметр инструмента, устанавливаемого в шпинделе - 16 мм.

Максимальное тяговое усиление по всем координатам - 800 Н.

Максимальная масса обрабатываемой детали - 20 кг.

Тип системы ЧПУ - FQ4WF.

Система кодирования ЛФ250Ф3 - ISO-7 bit.

Дискретность перемещения - 0,01 мм; 0,005 мм.

Вид интерполяции - линейная, круговая.

Возможность хранения программ символов.

Редактирование программ ЛФ-250Ф3 - с пульта оператора.

Число одновременно управляемых координат при интерполяции:

- линейной - 3;

- круговой - 2.

Число электродвигателей станка - 5.

Электродвигатель подач - ШД5Д1М.

Мощность привода главного движения - 0,55 кВт.

Род тока питающей сети - переменный.

Напряжение - 220 В.

Частота - 50 Гц.

Габаритные размеры - 1940×1025×1660 мм.

Масса станка - 520 кг.

Станки ЛФ-250Ф3 обрабатывают детали гравировальными резцами, концевыми, угловыми и фасонными фрезами.

Для крепления инструмента в шпинделе предусмотрены цанговые патроны с комплектом из шести цанг. Зажим патрона в шпинделе осуществляется пакетом тарельчатых пружин.

Формообразующими движениями ЛФ-250Ф3 являются перемещение по трем координатам: подача стола (ось Х), ползуна (ось Y), консоли (ось Z). Регулирование подачи бесступенчатое. Перемещение подвижных узлов по осям Х, Y, Z осуществляется от шаговых двигателей, которые через редукторы соединены с шариковыми винтовыми парами.
