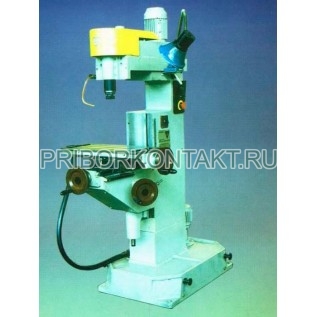

Станок вертикально-фрезерный ЛФ-200

Также этот станок может называться: ЛФ200, ЛФ 200, ЛФ-2оо, lf-200, lf 200, lf200.

ЛФ-200 станок вертикально-фрезерный с быстроходным шпинделем предназначен для фрезерования разнообразных деталей из черных и цветных металлов и сплавов.

Шпиндельный узел станка ЛФ-200 имеет высококлассные подшипники, позволяющие вести обработку на высоких споростях и достигать желаемого качества обработки.

Технические характеристики ЛФ-200:

Размеры рабочей поверхности стола - 250×500 мм.

Наибольший диаметр инструмента - 20 мм.

Число Т-образных пазов - 3.

Расстояние между пазами - 63 мм.

Ширина паза стола - 14 мм.

Наибольшие размеры устанавливаемой заготовки - 400×200×250 мм.

Наибольшая масса устанавливаемой заготовки - 50 кг.

Расстояние от торца шпинделя до рабочей поверхности стола - от 35 мм до 285 мм.

Класс точности станка - Н.

Наибольшее рабочее перемещение стола:

- продольное - 300 мм;

- поперечное - 200 мм;

- вертикальное - 250 мм.

Частота вращения шпинделя - от 560 мин^-1 до 10 000 мин^-1.

Количество скоростей шпинделя - 6.

Диаметр отверстия цанги под инструмент - 6 мм; 8 мм; 10 мм; 12 мм; 14 мм; 16 мм; 20 мм.

Управление изделиями ЛФ-200 станки - в ручном режиме.

Род тока питающей сети - переменный, трехфазный.

Напряжение - 380 В.

Частота - 50 Гц.

Число электродвигателей станка - 2.

Мощность электродвигателя главного движения - 0,55 кВт.

Частота вращения электродвигателя главного движения - 2750 мин^-1.

Оборудован системой СОЖ.

Мощность электронасоса СОЖ - 0,12 кВт.

Частота вращения электронасоса СОЖ - 2800 мин^-1.

Габаритные размеры ЛФ-200 - 1210×700×1580 мм.

Масса станка - 360 кг.

На станке также можно производить некоторые виды деревообработки: сверление, фрезерование пазов, уступов и др.

Формообразование обеспечивается перемещением стола ЛФ-200 в продольном направлении, салазки - в поперечном, консоли - в вертикальном.

Станок может быть оснащен гаммой приспособлений и принадлежностей, расширяющих его технологические возможности: тисками, поворотными тисками, наклонно-поворотным столом, др.
