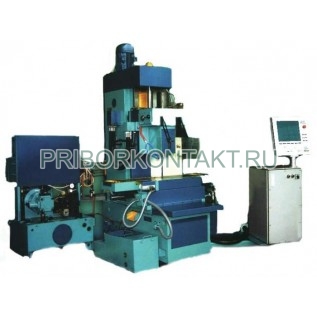

Станок бесконсольный вертикально-фрезерный ЛТ-260Ф3

Также этот станок может называться: ЛТ260Ф3, ЛТ 260Ф3, ЛТ-260Фз, lt-260f3, lt 260 f 3, lt260f3.

ЛТ-260Ф3 станок бесконсольный вертикально-фрезерный с крестовым столом с числовым программным управлением предназначен для фрезерования по программе разнообразных деталей сложной формы торцевыми, угловыми и фасонными фрезами.

Технические характеристики ЛТ-260Ф3:

Размеры рабочей поверхности стола - 320×630 мм.

Вылет шпинделя - 340 мм.

Расстояние от торца шпинделя до поверхности стола - от 100 мм до 450 мм.

Наибольшее перемещение стола:

- продольное - 500 мм;

- поперечное - 320 мм.

Наибольшее вертикальное перемещение шпиндельной бабки - 350 мм.

Конус шпинделя - 7:24, №40.

Частота вращения шпинделя - от 31,5мин^-1 до 1600 мин^-1.

Величина рабочей подачи по контуру (бесступенчатое регулирование) - от 30 мм/мин до 700 мм/мин.

Величина рабочих подач (бесступенчатое регулирование) - от 5 мм/мин до 2000 мм/мин.

Ускоренное перемещение по осям координат X, Y, Z - 6000 мм/мин.

Класс точности станка ЛТ-260Ф3 - Н.

Точность:

- межосевых расстояний - 50 мкм;

- позиционирования при одностороннем подходе по осям координат X, Y, Z - 40 мкм;

- дискретность перемещения - 10 мкм.

Мощность привода главного движения - 4 кВт.

Тип системы ЧПУ - контурная, шагово-импульсная.

Вид индикации - цифровая.

Число управляемых координат:

- при линейной интерполяции - 3;

- при круговой интерполяции - 2.

Вид интерполяции - линейная, круговая.

Код - ISO - 7 bit.

Возможность коррекции инструмента.

Род тока питающей сети - переменный, трехфазный.

Напряжение - 380 В.

Частота - 50 Гц.

Габаритные размеры ЛТ260Ф3:

- без выносного оборудования - 1480×1890×2185 мм;

- с выносным оборудованием - 3050×2150× 2185 мм.

Масса:

- без выносного оборудования - 3300 кг;

- с выносным оборудованием - 4100 кг.

При работе с ручной сменой инструмента на ЛТ-260Ф3, кроме фрезерования, можно производить сверление, зенкерование, растачивание и развертывание отверстий.

Станки ЛТ-260Ф3 характеризуются вертикальным расположением шпинделя и горизонтальным - рабочего стола. Формообразующими движениями являются вертикальное перемещение шпиндельной бабки по направляющим стойки, продольное перемещение стола по направляющим салазок, поперечное перемещение салазок по направляющим основания. Обработка может вестись по трем координатам одновременно.

Применение для всех приводов подач гидравлической следящей системы с гидроцилиндрами обеспечивает полное отсутствие зазоров в цепи подач, а также высокую надежность, долговечность и длительное сохранение точности. В качестве системы программного управления станками ЛТ-260Ф3 использована контурная система ЧПУ с шаговыми двигателями.
