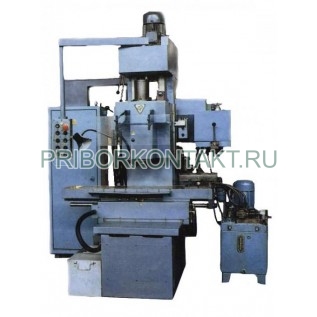

Станок вертикальный бесконсольный ЛТ-260К

ЛТ-260К

Станок вертикальный бесконсольный ЛТ-260К

Также этот станок может называться: ЛТ260К, ЛТ 260К, ЛТ-260-К, ЛТ 260 К, lt-260k, lt260k, lt 260 k.

ЛТ-260К станок вертикальный бесконсольный с крестовым столом копировально-фрезерный предназначен для контурного фрезерования по копиру концевыми и фасонными фрезами замкнутых, разомкнутых внутренних и наружных контуров деталей из черных и цветных металлов.

Технические характеристики ЛТ-260К:

Размеры рабочей поверхности стола - 320×800 мм.

Точность обработки контура - 50 мкм.

Расстояние от торца шпинделя до поверхности стола - от 100 мм до 450 мм.

Вылет шпинделя - 340 мм.

Наибольшее перемещение стола:

- продольное - 500 мм;

- поперечное - 320 мм.

Класс точности станка ЛТ-260К - Н.

Размеры рабочей поверхности стола копира - 250×320 мм.

Наибольшее вертикальное перемещение шпиндельной бабки - 350 мм.

Количество скоростей шпинделя - 18.

Частота вращения шпинделя - от 31,5 мин^-1 до 1600 мин^-1.

Величина рабочей подачи по контуру (бесступенчатое регулирование) - от 30 мм/мин до 700 мм/мин.

Величина рабочей вертикальной подачи шпиндельной бабки (бесступенчатое регулирование) - 20 мм/мин до 200 мм/мин.

Величина ускоренной подачи ЛТ-260К - 1000 мм/мин.

Наибольшее усилие подачи - 400 кгс.

Шероховатость обработанной поверхности Rz - 20 мкм.

Масштаб копирования - 1:1.

Мощность привода главного движения - 4 кВт.

Род тока питающей сети - переменный, трехфазный.

Напряжение - 380 В.

Частота - 50 Гц.

Габаритные размеры ЛТ-260К:

- без выносного оборудования - 1500×1890×2660 мм;

- с выносным оборудованием - 2000×2500×2660 мм.

Масса:

- без выносного оборудования - 3300 кг;

- с выносным оборудованием - 3700 кг.

Копирующими движениями являются продольное перемещение стола и поперечное перемещение салазок, управление которыми производится гидравлическим следящим устройством, обеспечивающим постоянство рабочей подачи по контуру.

Благодаря применению гидравлического следящего устройства, усилие прижима следящего пальца к шаблону не превышает 15 кгс, независимо от установленного режима резания.

Станки ЛТ-260К могут работать в автоматическом цикле с периодическим включением ускоренного хода стола, опусканием шпиндельной бабаки и отводом ее в верхнее положение. По заказу потребителя станок может быть оснащен многошпиндельными головками.
