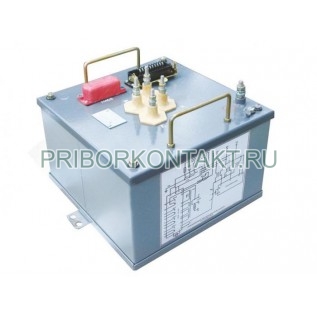

Аппарат защиты от токов утечки АЗУР-1

Также этот прибор может называться: А3УР-1, АЗУР 1, АЗУР1, azur-1, azur 1, azur1.

АЗУР-1 аппарат защиты от токов утечки унифицированный рудничный предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока с изолированной нейтралью трансформатора, применяемый в подземных выработках и на поверхности угольных и горнорудных предприятий.

Технические характеристики аппаратов АЗУР-1:

Номинальное напряжение - 380 В; 660 В.

Потребляемая мощность - не более 0,13 кВ·А.

Сопротивление срабатывания при симметричной трехфазной утечке:

- при напряжении сети 380 В - не менее 10 кОм на фазу;

- при напряжении сети 660 В - не менее 30 кОм на фазу;

Изменение емкости сети для аппаратуры АЗУР-1 - от 0 до 1 мкФ на фазу.

Устройство компенсации емкости составляющей тока утечки и шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости от 0,1 мкФ до 1 мкФ должно снижать кратковременный ток величины - не более 0,1 А.

Величина длительного тока утечки при изменении емкости сети - не более 0,025 А на фазу.

Сопротивление срабатывания в режиме предупредительного контроля изоляции - 1,3±0,3 кОм;

Отклонение от номинального напряжения - от 85% до 110%.

Степень защиты - IP54.

Частота сети - 50 Гц.

Срок службы - не менее 5 лет.

Ресурс аппарата АЗУР-1 - 40 000 ч.

Гарантийный срок - 1 год.

Габаритные размеры - не более 325×250×275 мм.

Масса - не более 17 кг.

АЗУР-1 конструктивно выполнен в виде блока, устанавливаемого в распределительное устройство низшего напряжения (РУНН) шахтной передвижной трансформаторной подстанции типа ТСВП. Может воздействовать как на расцепитель нулевого напряжения, так и на независимый расцепитель, а также на оба расцепителя автоматического выключателя А3700 одновременно.

Условия эксплуатации АЗУР-1:

Температура окружающего воздуха - от -10° С до +65° С.

Относительная влажность при температуре +35° С - до 100%.

Уровень вибрационных нагрузок - І.

Аппараты АЗУР-1 не оказывают электрических помех на цепи управления, защиты, телекоммуникаций, задействованных в общей кабельной сети тока.
