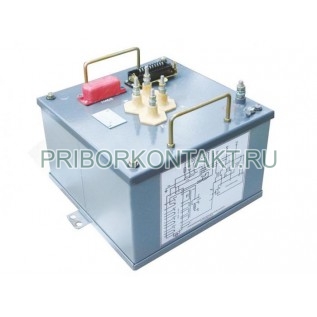

Аппарат защиты от токов утечки АЗУР

Также этот прибор может называться: А3УР, AZUR.

АЗУР аппарат защиты от токов утечки унифицированный рудничный предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока с изолированной нейтралью трансформатора, применяемый в подземных выработках и на поверхности угольных и горнорудных предприятий.

АЗУР представлен следующими модификациями - АЗУР-1, АЗУР-2, АЗУР-3, АЗУР-4.

Технические характеристики аппаратов АЗУР:

Номинальное напряжение - 380 В; 660 В; 1140 В.

Потребляемая мощность - не более 0,13 кВ·А.

Сопротивление срабатывания при симметричной трехфазной утечке:

- при напряжении сети 380 В - не менее 10 кОм на фазу;

- при напряжении сети 660 В - не менее 30 кОм на фазу;

- при напряжении сети 1140 В - не менее 50 кОм на фазу.

Изменение емкости сети АЗУР - от 0 до 1 мкФ на фазу.

Устройство компенсации емкости составляющей тока утечки и шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости от 0,1 мкФ до 1 мкФ должно снижать кратковременный ток величины - не более 0,1 А.

Величина длительного тока утечки при изменении емкости сети - не более 0,025 А на фазу.

Сопротивление срабатывания в режиме предупредительного контроля изоляции:

- для модификаций АЗУР-1, АЗУР-2, АЗУР-3 - 1,3±0,3 кОм;

- для модификации АЗУР-4 - срабатывает в режиме реле утечки.

Отклонение от номинального напряжения - от 85% до 110%.

Частота сети - 50 Гц.

Срок службы - не менее 5 лет.

Ресурс аппарата АЗУР - 40 000 ч.

Гарантийный срок - 1 год.

Габаритные размеры и масса:

Аппараты АЗУР не оказывают электрических помех на цепи управления, защиты, телекоммуникаций, задействованных в общей кабельной сети тока.

Условия эксплуатации АЗУР:

Температура окружающего воздуха - от -10° С до +65° С.

Относительная влажность при температуре +35° С - до 100%.

Уровень вибрационных нагрузок - І.
