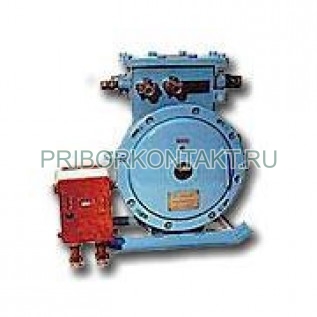

Анализатор метана АТ3-1

АТ3-1

Анализатор метана АТ3-1

Также этот прибор может называться: АТ31, АТ3 1, АТз-1, АТз1, АТз, 1 аt3-1, аt31, аt3 1.

АТ3-1 анализатор метана предназначен для непрерывного местного и централизованного контроля метана, выдачи сигнала на автоматическое отключение электрической энергии контролируемого объекта при достижении предельно допустимой объемной доли метана в угольных шахтах, опасных по газу и пыли, а также для контроля скоплений природного газа в городских подземных коллекторах, подвалах общественных зданий, на газозаправочных станциях, у устья буровых скважин.

Анализаторы АТ3-1 предназначены для работы в условиях умеренного и холодного климата.

Технические характеристики АТ3-1:

Верхний предел диапазона показаний и измерений объемной доли метана - 2,5%.

Объемная доля метана, при которой срабатывает исполнительное устройство - 0,5%; 0,7%; 1,0%; 1,3%; 2,0%.

Измеряемый компонент - метан (СН₄).

Контролируемая среда - воздух угольный.

Форма представления информации - световая и звуковая сигнализация; унифицированный выходной сигнал; цифровая индикация.

Быстродействие - время прогрева 40 мин.

Питание АТ3-1 - 36 В; 100 В; 127 В; 380 В; 660 В.

Диапазон показаний в объемных долях метана - от 0 до 99,9%.

Предел допускаемой основной абсолютной погрешности:

- анализаторов - 0,2%;

- срабатывания анализаторов по показаниям преобразователя - 0,2%.

Выдержка времени на выдачу сигнала - 17±3 мин.

Исполнение - взрывозащищенное.

Климатическое исполнение АТ3-1 - УХЛ5.

В состав анализатора АТ3-1 входит:

- аппарат сигнализации АС-9;

- датчик метана выносной ДМВ-1;

- преобразователь параметров измерительный ППИ-8;

- сирена искробезопасная СИ-1;

- трубка телефонная искробезопасная ТИТ-1.

Габаритные размеры:

- АС-9 - не более 530×490×650 мм;

- ППИ-8 - не более 185×120×340 мм;

- ДМВ-1 - не более 180×65×80 мм;

- СИ-1 - не более 300×165×165 мм;

- ТИТ-1 - не более 70×80×250 мм.

Масса:

- АС-9 - 100 кг;

- ППИ-8 - 3,5 кг;

- ДМВ-1 - 0,35 кг;

- СИ-1 - 2,5 кг;

- ТИТ-1 - 0,7 кг.

Анализаторы АТ3-1 обеспечивают:

- непрерывный автоматический контроль объемной доли метана в месте установки датчика ДМВ;

- выдачу сигнала на автоматическое отключение электрической энергии контролируемого объекта при достижении предельно допустимой доли метана или неисправности функциональных цепей;

- выдачу сигнала на предварительное отключение отдельного механизма участка (комбайна, погрузочной машины и пр.) с выдержкой времени по первому порогу срабатывания;

- непрерывную световую и звуковую сигнализацию при достижении предельно допустимой объемной доли метана;

- дистанционный визуальный контроль объемной доли метана по указывающему прибору аппарата;

- возможность передачи диспетчеру непрерывного унифицированного сигнала об объемной доле метана;

- возможность передачи диспетчеру дискретной телесигнализации о нормальной работе анализаторов, предельно допустимой объемной доле метана и обрыве линии телеизмерения;

- телефонную связь между преобразователем, аппаратом и стойкой диспетчера.
