Анализатор метана термокаталитический быстродействующий АТБ

Также этот прибор может называться: АТБ, atb.

АТБ анализатор метана термокаталитический быстродействующий предназначен для непрерывного централизованного телеавтоматического контроля объемной доли метана, а также скорости ее нарастания в горных выработках шахт, разрабатывающих пласты, опасные по внезапным выбросам угля и газа.

Анализаторы АТБ используются для выдачи команд на отключение электропитания контролируемого участка при превышении предельно допустимых норм объемной доли метана и скорости ее нарастания.

Технические характеристики анализатора АТБ:

Измеряемый компонент - метан (СН₄).

Объемная доля метана, при которой срабатывает исполнительное устройство - от 0 до 2,5%.

Контролируемая среда - воздух угольных шахт.

Форма представления информации:

- сигнал на отключение электропитания при превышении ПДК;

- унифицированный выходной сигнал;

- цифровая индикация.

Погрешность АТБ - ±0,2%.

Принцип действия - термокаталитический.

Питание - 100 В; 127 В; 380 В; 660 В.

Исполнение - взрывозащищенное.

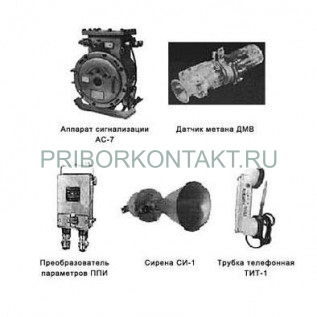

Анализатор АТБ состоит из:

- аппарата сигнализации АС-7;

- двух преобразователей параметров измерительных ППИ;

- двух датчиков метана выносных ДМВ;

- сирены искробезопасной СИ-1;

- двух трубок телефонных ТИТ-1.

Виды взрывозащиты анализаторов АТБ:

- АС-7 - взрывонепроницаемая оболочка, искробезопасная электрическая цепь;

- ППИ - искробезопасная электрическая цепь;

- ДМВ - искробезопасная электрическая цепь, специальный;

- СИ-1 - искробезопасная электрическая цепь;

- ТИТ-1 - искробезопасная электрическая цепь.

Габаритные размеры:

- АС-7 - 530×490×650 мм;

- ППИ - 185×120×340 мм;

- ДМВ - 160×50×80 мм;

- СИ-1 - 300×165×165 мм;

- ТИТ-1 - 70×80×250 мм.

Масса:

- АС-7 - 100 кг;

- ППИ - 3,5 кг;

- ДМВ - 0,35 кг;

- СИ-1 - 2,5 кг;

- ТИТ-1 - 0,7 кг.

Анализаторы АТБ обеспечивает:

- непрерывный автоматический контроль объемной доли метана в местах установки датчиков;

- выдачу сигнала на отключение электрического питания контролируемого участка при достижении предельно допустимой объемной доли метана;

- выдачу сигнала на отключение электрического питания контролируемого участка при скорости нарастания объемной доли метана от 0,1% до 0,2% в 1 с и выше;

- выдачу сигнала на предварительное отключение отдельного механизма участка (комбайна погрузочной машины и прочее) с выдержкой времени;

- непрерывную звуковую и световую сигнализацию;

- прерывистую звуковую и световую сигнализацию при скорости нарастания объемной доли метана от 0,1% до 0,2% в 1 с и выше;

- дистанционный визуальный контроль объемной доли метана по указывающему прибору аппарата АС-7;

- возможность передачи диспетчеру непрерывного унифицированного сигнала об объемной доле метана;

- возможность передачи диспетчеру дискретной телесигнализации о нормальной работе анализатора, предельно допустимой объемной доле метана или скорости ее нарастания и обрыве линии телеизмерения;

- телефонную связь между абонентами и преобразователями ППИ, аппаратом АС-7 и диспетчером.
