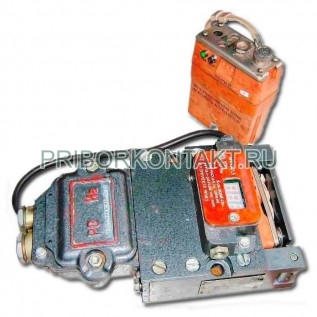

Метан-реле шахтное быстродействующее МРШ.1.2

Также это изделие может называться: МРШ-1.2, МРШ1.2, МРШ 1.2, mrSh-1.2, mrSh1.2, mrSh 1.2, mrSh-1.2.

МРШ.1.2 метан-реле шахтное предназначено для автоматического контроля содержания метана в атмосфере горных выработок, включения сигнализации о достижении пороговых значений объёмной доли метана или скорости ее нарастания и выдачи сигнала на отключение электроэнергии оборудования, на котором они установлены.

Метан-реле МРШ.1.2 используются для установки на очистных комбайнах, проходческих комбайнах и др. оборудовании.

В состав входит:

- кожух КЗМ-3 (КЗМ-3.1);

- головка МРГ-3 (МРГ-3.1);

- блока питания ПБИ-3;

- информационное табло ИТ;

- блок сетевого питания БСП;

- стенд калибровочный;

- устройство связи с ПЭПМ.

Технические характеристики МРШ.1.2:

Контроль содержания объемной доли метана - от 0 до 99,9%.

Номинальные значения порогов срабатывания сигнализации:

- предупредительная - 1,5%;

- аварийная - 2%.

Диапазон регулирования порога срабатывания сигнализации - от 0,5% до 2,5% объемной доли метана.

Время срабатывания по объемной доле метана и при скорости ее нарастания - не более 4 с.

Предел допускаемой основной абсолютной погрешности срабатывания - ±0,2%.

Питание реле МРШ.1.2:

- от аккумуляторного источника ПБИ-3;

- сети переменного тока 50±1 Гц напряжением - от 30 В до 40 В;

- сети постоянного тока напряжением - от 20 В до 27 В.

Время непрерывной работы МРШ.1.2 от аккумуляторного источника питания - не менее 10 ч.

Габаритные размеры:

- КЗМ-3 - 350×190×120 мм;

- МРГ-3 - 115×115×55 мм;

- ПБИ-3 - 90×115×55 мм;

- ИТ - 210×200×75 мм;

- БСП - 220×190×130 мм;

- стенд калибровочный - 210×120×65 мм;

- устройство связи с ПЭПМ - 100×50×50 мм.

Масса МРШ.1.2 - не более 25 кг.
