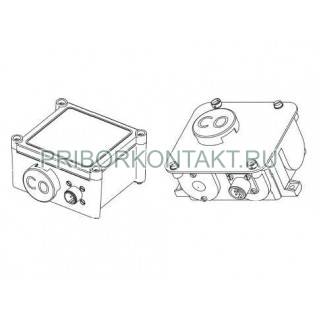

Датчик оксида углерода ДОУ

Также это изделие может называться: dou.

ДОУ датчик оксида углерода предназначен для измерения довзрывных концентраций оксида углерода.

Датчики могут применяться для измерений и подачи аварийной сигнализации при превышении заданного уровня концентрации оксида углерода в атмосфере взрывоопасных зон, производственных помещений классов В-I, В-1а и наружных установок класса В-1г.

Датчики ДОУ применяются для работы в составе газоанализатора-сигнализатора взрывоопасных газов и паров стационарного Сигнал-03 или с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, аппаратурой централизованного контроля и системами управления.

Технические характеристики датчика ДОУ:

Пределы измерения концентрации оксида углерода - от 0 до 250 мг/м³.

Выходной сигнал - от 4 мА до 20 мА.

Потребляемый ток - не более 0,03 А.

Питание от блока питания с напряжение постоянного тока - не более 27 В.

Входной ток - 30 мА.

Ток срабатывания защиты блока питания датчика ДОУ:

- от короткого замыкания - не более 0,1;

- тока короткого замыкания - не более 0,13.

Допускаемая основная относительная погрешность определения концентрации оксида углерода в воздухе -не более ±20%.

Дополнительная погрешность определения концентрации оксида углерода - не более ±5% при воздействии каждого из влияющих факторов в отдельности изменения:

- температуры окружающей среды от -20° С до +50° С;

- влажности окружающего воздуха при +35° С - до 95%;

- напряжения питающей сети в пределах ±10% от номинального значения.

Нагрузочное сопротивление подключаемое к токовому выходу датчика ДОУ при напряжении питания 24±1 В - не более 0,15 кОм.

Изоляция между отдельными гальванически не связанными электрическими цепями датчика и между этими цепями и корпусом датчика при температуре 23±5° С и относительной влажности 80% - выдерживает напряжение 500 В в течение 1 мин.

Сопротивление изоляции электрических цепей датчика относительно корпуса:

- при температуре окружающего воздуха +20±2° С и относительной влажности до 80% - не менее 20 МОм;

- при температуре окружающего воздуха +35±3° С и относительной влажности до 95% - 1 МОм.

Датчики в упаковке для транспортирования выдерживают воздействия:

- температуры окружающего воздуха от -50° С до +50° С;

- относительной влажности воздуха при температуре 35° С - 95±5%.

Датчики ДОУ в упаковке для транспортирования прочны к воздействию ударов, действующих в направлении, обозначенном на таре «Верх».

Число ударов - 1000±10.

Срок службы - не менее 10 лет.

Срок гарантии - 18 месяцев.

Нестабильность показаний датчиков в течение 60 суток - не превышает основной погрешности.

Норма средней наработки на отказ датчика - 67 000 ч.

Габаритные размеры - не более 112×114×66 мм.

Масса ДОУ - не более 0,42 кг.

Условия эксплуатации датчиков ДОУ:

Температура окружающего воздуха - от -20° С до +50° С.

Относительная влажность при 35° С - до 95%.
