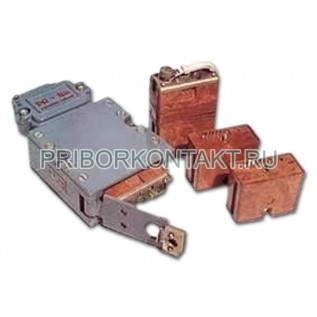

Метан-реле для забойных машин ТМРК-3.1М

Также это изделие может называться: ТМРК3.1М, ТМРК 3.1М, ТМРК-з.1М, ТМРК.з.1М, ТМРКз.1М, ТМРК з.1М, tmrk-3.1m, tmrk3.1m, tmrk 3.1m, tmpk-3.1m, tmpk3.1m, tmpk 3.1m.

ТМРК-3.1М метан-реле для забойных машин предназначено для выдачи предупредительной сигнализации и отключения электроэнергии, подаваемой на забойную машину, при достижении в забое заданных уровней объемной доли метана.

Метан-реле ТМРК-3.1М применяется на добытческих и проходческих комбайнах, имеющих искробезопасные цепи управления, в угольных шахтах, опасных по газу и пыли.

В состав ТМРК-3.1М входит:

- головка МРГ-2;

- блок питания ПИБ-2;

- защитный кожух КЗМ-2.

Технические характеристики ТМРК-3.1М:

Номинальное значение объемной доли метана:

- при которой срабатывает предупредительная сигнализация - 1,5%;

- при которой происходит отключение электроэнергии питания - 2%.

Пределы допускаемой основной абсолютной погрешности срабатывания ТМРК-3.1М - ±0,2%.

Время непрерывной работы - не менее 10 ч.

Напряжение, при котором срабатывает сигнализация о разряде аккумуляторов - 2,05±0,05 В.

Напряжение аккумуляторного питания - 2,3 В.

Потребляемый ток - не более 0,3 А.

Уровень звукового давления на расстоянии 1 м от лицевой панели по оси излучателя - 80 дБ.

Исполнение по уровню и виду взрывозащиты - Р0, Иа; МРГ-2 - ИаС.

Степень защиты оболочки - IР54, КЗМ-2 - IР20.

Габаритные размеры:

- КЗМ-2 - не более 350×170×80 мм;

- МРГ-2 - не более 90×115×55 мм;

- ПИБ-2 - не более 90×115×55 мм.

Масса метан-реле ТМРК-3.1М - не более 1,5 кг.

Условия эксплуатации:

Температура окружающего воздуха - от 5° С до 35° С.

Относительная влажность - до 100%.

Атмосферном давление - от 87,8 кПа до 119,7 кПа (от 660 мм рт. ст. до 900 мм рт. ст.).

Климатическое исполнение ТМРК-3.1М - УХЛ5.
