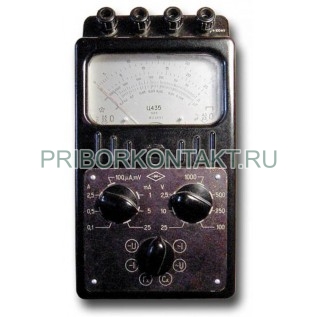

Прибор комбинированный Ц435

Также этот прибор может называться: Ц-435, Ц 435.

Ц435 прибор комбинированный применяется для непосредственного измерения напряжения в цепях постоянного и переменного токов, а также сопротивления постоянному току.

Тестеры Ц435 оснащены измерительным механизмом магнитоэлектрической системы с внутрирамочным магнитом. Принцип действия этих механизмов основан на взаимодействии измеряемого тока, протекающего по проводникам подвижной катушки, с магнитным полем постоянного магнита.

Технические характеристики Ц435:

Пределы измерения:

- напряжения постоянного тока - от 0,075 В до 1000 В;

- напряжения переменного тока - от 2,5 В до 1000 В;

- силы постоянного тока - от 0,05 мА до 2500 мА;

- силы переменного тока - от 5 мА до 2500 мА;

- сопротивления постоянному току - от 3 кОм до 3 МОм;

- емкости - 0,3 мкФ.

Частотный диапазон - от 45 Гц до 20000 Гц.

Класс точности Ц435 при измерени постоянного тока и напряжения, сопротивления - 2,5.

Внутреннее сопротивление при измерении напряжения:

- постоянного - 20 кОм/В;

- переменного - 2 кОм/В.

Рабочее положение - горизонтальное.

Допустимое отклонение - ±2%.

Изменение показаний приборов при отклонении их рабочего положения от горизонтального на 10° в любом направлении не превышает допускаемой погрешности.

Изменения показаний тестеров Ц435, вызванные изменением частоты от границ номинальных областей до любых значений в расширенных областях частот при измерении переменного тока и напряжения, относительного уровня переменного напряжения, не превышают допустимых значений основных погрешностей.

Погрешность измерений, вызванная отклонением формы кривой тока или напряжения от практически синусоидальной под влиянием второй, третьей или пятой гармонических составляющих, равной 5% действующих значении измеряемого тока или напряжения, не превышает значения основной погрешности.

Изоляция приборов между всеми изолированными электрическими цепями и корпусом приборов при нормальных значениях температуры и влажности выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы и частотой 50 Гц.

Габаритные размеры - 205×110×84 мм.

Масса Ц435 - не более 1,3 кг.

Условия эксплуатации Ц435:

Температура воздуха - от +15° С до +25° С.

Относительная влажность - 80%.

Форма кривой напряжения - синусоидальная.

Изготовитель гарантирует соответствие приборов Ц435 требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
