Прибор комбинированный Ц43103/2

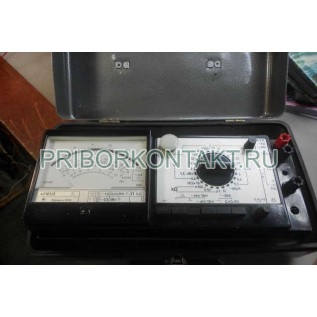

Прибор комбинированный Ц43103/2 (43103/2, 43103-2, 43103 2) - электроизмерительный многофункциональный тестер с автоматической защитой от электрических перегрузок. Предназначен для измерения постоянных и переменных токов и напряжений, импульсных сигналов, сопротивления постоянному току, а также абсолютного уровня сигнала по напряжению переменного тока. При использовании делителя напряжения обеспечивает измерение напряжения постоянного и переменного тока с конечными значениями 6 кВ и 12 кВ.

Назначение и применение

• Измерение силы и напряжения постоянного тока в цепях электро- и радиоаппаратуры.
• Измерение среднеквадратических значений силы и напряжения переменного тока синусоидальной формы.
• Контроль амплитудных значений импульсного тока и напряжения постоянного и переменного направления.
• Измерение сопротивления постоянному току, диагностика цепей и контактов.
• Оценка абсолютного уровня сигнала по напряжению переменного тока (дБ).
• Измерение высоких напряжений до 6 кВ и 12 кВ с делителем напряжения.

Сфера применения - регулирование, ремонт и эксплуатация электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями.

Функции и особенности

• Автоматическая защита от электрических перегрузок в измерительных цепях.
• Универсальный набор режимов: DC/AC (RMS), импульсные измерения, омметр, измерение уровня в дБ.
• Работа с делителем напряжения для расширения диапазона до 6 кВ и 12 кВ.
• Быстрый выход на показания: время установления показаний не более 4 с.
• Повышенная электрическая прочность изоляции прибора и комплекта с делителем.

Технические характеристики

Измерение силы постоянного тока

• Конечные значения диапазонов - 0,06 мА; 0,3 мА; 0,6 мА; 3 мА; 6 мА; 30 мА; 120 мА; 300 мА; 1,2 А; 6 А; 30 А.
• Предел допускаемой основной погрешности - ±1,0%.
• Падение напряжения - не более 0,5 В.

Измерение напряжения постоянного тока

• Конечные значения диапазонов - 0,6 В; 1,2 В; 3 В; 12 В; 30 В; 120 В; 300 В; 1200 В; от 1 кВ до 6 кВ; от 2 кВ до 12 кВ (с делителем).
• Предел допускаемой основной погрешности - ±1,0%; ±4,0%.
• Собственное потребление тока от измеряемой цепи - 0,052 мА; 0,054 мА.
• Собственное потребление тока от встроенного источника тока с делителем напряжения - 10 мА.

Измерение силы переменного тока

• Конечные значения диапазонов - от 0,05 мА до 0,3 мА; от 0,1 мА до 0,6 мА; от 0,5 мА до 3 мА; от 1 мА до 6 мА; от 5 мА до 30 мА; от 20 мА до 120 мА; от 50 мА до 300 мА; от 200 мА до 1200 мА; от 1 А до 6 А; от 0 до 30 А.
• Предел допускаемого значения основной погрешности - ±2,5%.
• Падение напряжения - не более 2 В; 0,5 В (в зависимости от диапазона).
• Собственное потребление тока от встроенного источника тока - не более 0,5 мА.

Измерение напряжения переменного тока

• Конечные значения диапазонов - от 0,2 В до 1,2 В; от 0,5 В до 3 В; от 2 В до 12 В; от 5 В до 30 В; от 20 В до 120 В; от 50 В до 300 В; от 200 В до 1200 В; от 1 кВ до 6 кВ; от 2 кВ до 12 кВ (с делителем).
• Предел допускаемого значения основной погрешности - ±2,5%; ±4,0%.
• Собственное потребление тока от измеряемой цепи - 3,075 мА; 1,537 мА; 0,615 мА; 0,260 мА; 0,054 мА.
• Собственное потребление тока от встроенного источника тока с делителем напряжения - 10 мА.

Измерение силы импульсного тока

• Конечные значения диапазонов - 0,06 мА; 0,3 мА; 0,6 мА; 3 мА; 6 мА; 30 мА; 120 мА; 300 мА; 1,2 А; 6 А; 30 А.
• Предел допускаемой основной погрешности - ±5,0%.
• Падение напряжения - не более 0,5 В.

Измерение напряжения импульсного тока

• Конечные значения диапазонов - 0,6 В; 1,2 В; 3 В; 12 В; 30 В; 120 В; 300 В; 1200 В.
• Предел допускаемой основной погрешности - ±5,0%.
• Собственное потребление тока от измеряемой цепи - 0,054 мА.
• Собственное потребление тока от встроенного источника тока - 1,8 мА.

Измерение сопротивления постоянному току

• Конечные значения диапазонов - 0,2 кОм; 3 кОм; 30 кОм; 300 кОм; 30 МОм.
• Предел допускаемой основной погрешности - ±1,0%.
• Собственное потребление тока от встроенного источника тока - 10 мА; 30 мА; 3 мА; 0,3 мА; 15 мА (по диапазонам).

Измерение абсолютного уровня сигнала по напряжению

• Конечные значения диапазонов - от -12 дБ до +3 дБ.
• Предел допускаемой основной погрешности - ±2,5%.
• Собственное потребление тока от измеряемой цепи - 3 мА.

Режимы, надежность и безопасность

• Время установления показаний - не более 4 с.
• Время установления рабочего режима - не более 10 мин.
• Продолжительность непрерывной работы - 16 ч.
• Испытательное напряжение изоляции (1 мин, переменный ток 50±1 Гц) - 5 кВ для прибора; 22 кВ для делителя напряжения с прибором.
• Кратковременные перегрузки (до 0,5 с) - до 25-кратных от конечного значения диапазона, но не более 50 А в последовательных цепях и 2 кВ в параллельных цепях.

Конструкция и эксплуатация

Ц43103/2 выполнен как переносной комбинированный прибор для сервисных измерений. Автоматическая защита от перегрузок снижает риск повреждения при ошибке выбора режима или диапазона. Для высоковольтных измерений применяется внешний делитель напряжения, обеспечивающий конечные значения 6 кВ и 12 кВ. При работе на высоких напряжениях важно соблюдать требования по изоляции, выдерживать контроль подключений и не превышать допустимые перегрузки.

Габариты и условия эксплуатации

• Габаритные размеры - 300 x 120 x 104 мм.
• Масса - не более 1,6 кг.
• Температура окружающего воздуха - от -30°C до +50°C.
• Относительная влажность при +25°C - до 80%.
• Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 до 800 мм рт. ст.).

Преимущества

• Один прибор для большинства типовых измерений в ремонте и наладке электро- и радиоаппаратуры.
• Поддержка измерений DC, AC (RMS), импульсных амплитуд, сопротивления и уровня в дБ.
• Автоматическая защита от перегрузок повышает живучесть прибора в сервисной практике.
• Расширение по напряжению до 6 кВ и 12 кВ при использовании делителя.
• Компактные габариты и масса до 1,6 кг при длительной непрерывной работе до 16 ч.
