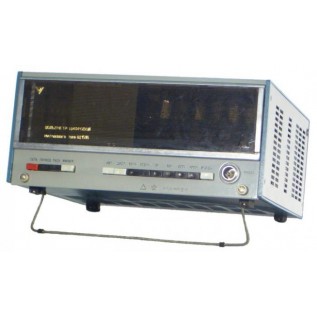

Вольтметр Щ1516 (Щ 1516, Щ-1516) - прецизионный цифровой прибор для измерения напряжения постоянного тока в широком диапазоне - от микровольтовых уровней до 1000 В. За счет высокого класса точности 0,005 и развитых режимов переключения диапазонов (ручного, автоматического и дистанционного) Щ1516 применяют в метрологии, лабораториях и на участках, где требуется уверенный контроль стабильности источников, прецизионных узлов и измерительных цепей.

Назначение и области применения

Цифровой вольтметр Щ1516 предназначен для измерения U постоянного тока в диапазоне 1 мкВ-1000 В. Типовые применения:

• контроль опорных и прецизионных источников постоянного напряжения, стабилизаторов, калибраторов;
• измерение малых уровней в цепях датчиков, мостовых схемах и низковольтных аналоговых трактах;
• наладка и поверка измерительных преобразователей, формирующих напряжение постоянного тока;
• работа в составе автоматизированных стендов с дистанционным переключением поддиапазонов и выдачей данных на ЦПУ.

Функции и особенности

• измерение постоянного напряжения с классом точности 0,005;
• 6 поддиапазонов по верхнему пределу 0,05 В-0,5 В-5 В-50 В-500 В-1000 В;
• переключение диапазонов - ручное, автоматическое и дистанционное (для 0,05-500 В), для 1-1000 В - ручное;
• время преобразования 40 мс + 2% или 400 мс + 2%;
• автоматический выбор полярности измеряемого напряжения;
• подавление помех нормального и общего вида, включая режим с входным фильтром;
• выход на ЦПУ: сигналы полярности, десятичной запятой и числа в коде 8-4-2-1 (ГОСТ 12814-74), а также сервисные сигналы;
• 2 режима работы - разовый и периодический;
• калибровка по встроенному нормальному элементу класса 0,001 (ГОСТ 1954-75) с регламентом по температурной стабильности.

Технические характеристики Щ1516

Поддиапазоны, классы точности и входные характеристики

Погрешности и подавление помех

Предел допускаемой основной погрешности измерений (в процентах) задается выражениями:

• на поддиапазоне 5 В: ±[0,01 + 0,005(Uк/U - 1)];
• на остальных поддиапазонах: ±[0,015 + 0,005(Uк/U - 1)].

Щ1516 обеспечивает ослабление помех нормального вида (последовательно с измеряемым напряжением):

• при периоде 40 мс: не менее 60 дБ без фильтра и не менее 100 дБ с включенным фильтром;
• при периоде 400 мс: не менее 80 дБ без фильтра и не менее 120 дБ с включенным фильтром.

Ослабление помех общего вида на сопротивлении 1 кОм (включенном последовательно с низковольтным выводом шнура относительно корпуса): не менее 100 дБ по постоянному току и не менее 80 дБ по переменному току (без фильтра).

Автопереключение диапазонов и интерфейс

Дополнительное время на автоматическое переключение одного поддиапазона не превышает n·t, где n - число переключаемых поддиапазонов, t - установленное время измерения (40 или 400 мс). При автоматическом переключении переход на больший поддиапазон происходит при числе не менее 50000, а на меньший - не более 4800.

Выход на ЦПУ включает сигналы начала печати, полярности и положения десятичной запятой в единичном позиционном коде, сигналы числа в коде 8-4-2-1 (ГОСТ 12814-74). Логической "1" соответствует 3 В +20% при токе нагрузки не более 0,2 мА, логическому "0" - (0-0,3) В.

Калибровка и дополнительные погрешности

Калибровка выполняется по встроенному нормальному элементу класса 0,001 (ГОСТ 1954-75) через 8 ч при условии, что температура окружающего воздуха меняется не более чем на 2 К в час относительно температуры предыдущей калибровки.

Предел допускаемой дополнительной погрешности по температуре (в процентах) при отклонении от (20±2) °C до 10-35 °C:

• на 0,05 В, 0,5 В и 5 В: ±[0,001 + 0,0005(Uк/U - 1)]Δt;
• на остальных поддиапазонах: ±[0,0015 + 0,0005(Uк/U - 1)]Δt,

где Δt - отклонение температуры от 20 °C, К.

Дополнительная погрешность не превышает основную при изменении напряжения питания на +10 или -15% от 220 В, при изменении частоты на ±2% от 50 Гц, под влиянием внешнего переменного магнитного поля 50 Гц напряженностью до 400 А/м, а также при отклонении от горизонтального положения на 30° в любом направлении.

Конструкция и эксплуатация

Щ1516 выполнен в настольном корпусе и рассчитан на длительную работу в лабораторной среде. Для сохранения заявленных метрологических параметров важно обеспечить стабильный температурный режим, корректное заземление и, при необходимости, использование входного фильтра для подавления сетевых и индустриальных помех. При измерении микровольтовых уровней рекомендуется применять экранированные соединения и минимизировать термо-ЭДС в контактах.

Преимущества вольтметра Щ1516

• измерение постоянного напряжения от 1 мкВ до 1000 В;
• прецизионный класс точности 0,005;
• автоматическое определение полярности и развитая логика автопереключения диапазонов;
• два режима работы - разовый и периодический;
• эффективное подавление помех, включая режим с входным фильтром;
• выход на ЦПУ для интеграции в измерительные комплексы;
• питание 220 В, потребление не более 60 ВА, ресурс и ремонтопригодность для практической эксплуатации.
