Описание товара

ВАФ-85М

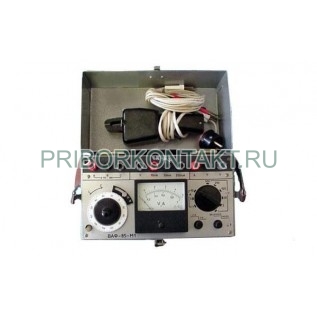

Вольтамперфазометр ВАФ-85М (ВАФ 85М, ВАФ-85М, ВАФ-85 М, ВАФ85-М, ВАФ-85-М, ВАФ 85 М)
Для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.
Напряжение: 0,2В-1В, 1В-5В, 5В-25В, 25В-125В, 50В-250В, 100В-500В.
Сила тока (с разрывом цепи): 2мА-10мА, 10мА-50мА, 50мА-200мА.
Сила тока (без разрыва цепи): 0,2А-1А, 1А-5А, 2А-10А.
Угол сдвига фаз, φ°: 180-0-180.
Допускаемая основная погрешность,%: ±4; ±1,5.
Вольтамперфазометры ВАФ-85М предназначены для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.
Рабочие климатические условия применения прибора:
температура окружающего воздуха от -10°С до +40 °С;
верхнее значение относительной влажности воздуха 90 % при температуре 30 °С;
атмосферное давление 630-800 мм. рт. ст. (84-106,7 кПа).
Технические характеристики.
Значение диапазонов измерений, классов точности и пределы допускаемых значений основной погрешности прибора в нормальных условиях применения (табл. 2) должны соответствовать указанным в табл. 1. Значения основной, дополнительной погрешности и вариации показаний прибора (γ) выражаются в процентах в виде приведенных погрешностей по формуле:
γ = Δ·100/Xn (1)
где Δ - значение абсолютной погрешности, выраженной в единицах измеряемой величины;
Xn - нормирующее значение, выраженное в тех же единицах, что и абсолютная погрешность. Нормирующие значения при установлении погрешности принимаются равными: конечному значению диапазона измерений силы и напряжения; арифметической сумме конечных значений диапазона измерений (без учета их знака) угла сдвига фаз.
Время установления рабочего режима прибора - непосредственно после включения. Время установления показаний прибора не превышает 4 с. Продолжительность непрерывной работы прибора 16 ч. с перерывом до повторного включения 1 ч.
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями прибора Вольтамперфазометр ВАФ-85М и клещевой приставки в нормальных условиях применения (табл.2) выдерживает в течение 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой (50±1)Гц среднеквадратического значения 2 кВ.
Габаритные размеры прибора 260х160х180 мм. Масса прибора не более 3,5 кг. Пределы допускаемых значений дополнительных погрешностей прибора в интервале влияющей величины рабочих условий применения соответствуют табл. 3. Предел допускаемого значения погрешности прибора в рабочих условиях применения γр определяется как сумма пределов допускаемого значения основной погрешности прибора γ0 и дополнительных погрешностей от влияний: частоты измеряемых силы и напряжения γf, формы кривой γк, температура γt , внешнего магнитного поля γм, положения прибора γп , т.е.
γр = γ0+ γf + γк + γt + γм + γ(п) (2)
Суммарная масса драгоценных материалов в приборе: золота - 0,002 г; серебра -3,1 г. Суммарная масса цветных металлов, содержащихся в конструкции прибора:
алюминия и алюминиевых сплавов - 50 г (в шильдике, циферблате);
меди и медных сплавов - 60 г (во втулках, стержнях, крепеже);
никеля и никелевых сплавов - 290 г (в трансформаторах).

Таблица 1.

Измеряемая величина

Диапазон измерений
Класс точ-
ности

Предел допускаемого значения основной погрешности, %

Падение напряжения, мВ, не болем

Ток потреб-ления, мА, не более
Напряжение, В
0,2В-1В
4
±4
-
0,5
1В-5В
5В-25В
25В-125В
50В-250В
100В-500В
Сила тока (с
разрывом
цепи), мА
2мА-10мА
4
±4
50
10мА-50мА
20
50мА-200мА
20
Сила тока
(без
разрыва цепи), А
0,2А-1А
4
±4
2,5
2,5
1А-5А
2А-10А

Угол сдвига фаз, φ°
180-0-180
1,5
±1,5
-
100
Таблица 2.

Влияющая величина

Нормальное значение
Положение
Горизонтальное ±2°
Температура окружающего воздуха, °С
20±5
Относительная влажность воздуха, %
30-80
Атмосферное давление, мм.рт.ст (кПа)

630-800 (84-106,7 )
Частота, Гц
50±0,5
Форма кривой тока или напряжения

Синусоидальная с коэффициентом гармоник не более 2%
Напряжение измерения угла сдвига фаз, В
(110; 220; 380) ± 2%
Ориентация прибора относительно магнитного поля Земли
Любая
Внешнее магнитное поле

магнитное поле Земли
Ферромагнитный щит
Отсутствует


Таблица 3.

Влияющая величина

Интервал влияющей величины

Предел допускаемой значения дополнительной погрешности, %

Температура окружающего воздуха, °С
От -10 до +40

На каждые 10 °С изменения температуры, при изменении: силы тока и напряжения на ±4; угла сдвига - ±1,5

Относительная влажность воздуха, %

От 80 до 90 при температуре 30 °С

При изменениях: силы тока и напряжения на ±4; угла сдвига на ±1,5

Частота измеряемой силы тока и напряжения
45-55 Гц
±4
Положение

Отклонение от нормального положения на 10° в любом направлении
±1,5

Форма кривой и напряжения переменного тока

Нормальное значение с коэффициентом гармоник не более 5%
±5

Внешние однородное магнитное поле

Постоянное с индукцией 0,5 мТ
±1,5

Постоянное с индукцией 0,5 мТ частоты 50 Гц
±4

Ферромагнитный щит

Толщина (2±0,5) мм
±0,75
Такой же прибор

Размещение вплотную до этого находившийся на расстоянии не менее 1 м
±0,75

Напряжение измерения угла сдвига фаз

Нормальное значение ±10%
±1,5

Окно магнитопровода клещевой приставки

Перемещение токопровода от герметического центра окна в его пределах
±1,0

Многократное наложение клещевой приставки на токопровод

До 5000 наложений

При измерениях: силы тока без разрыва - ±4 угла сдвига фаз - ±1,5
