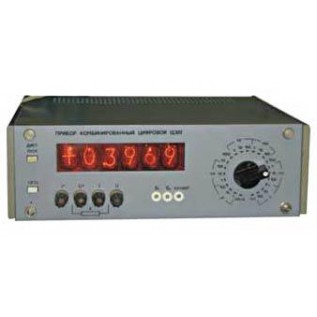

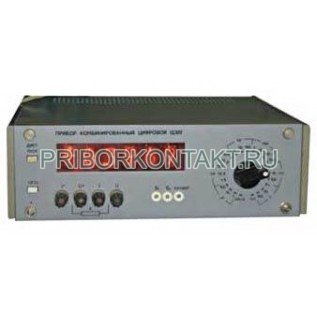

Щ300 Прибор комбинированный цифровой (Щ-300, Щ 300, Ш300, Ша300)

Предназначен для измерения в лабораторных и цеховых условиях постоянного тока, напряжения постоянного тока, сопротивления постоянному току при температуре окружающего воздуха от 10 до 35°С и относительной влажности не более 80%.
I пост. тока (диапазоны 0,1мкА; 1мкА; 10мкА; 100мкА, 1мА; 10мА; 100мА; 1000мА)
U пост. тока (диапазоны 1мВ, 10мВ, 100мВ, 1В, 10В, 100В, 1000В)
R пост. тока (0,1кОм; 1кОм; 10кОм; 100кОм, 1МОм; 10МОм; 100МОм, 1ГОм)

Приборы Щ300 комбинированные цифровые (в дальнейшем - приборы) предназначены для измерения в лабораторных и цеховых условиях постоянного тока, напряжения постоянного тока, сопротивления постоянному току при температуре окружающего воздуха от 10 до 35°С и относительной влажности не более 80%.

Приборы Щ300, изготовленные для районов с тропическим климатом (заводское обозначение Щ300 04.1 **), предназначены для работы в помещениях с кондиционированным воздухом.

Технические данные

Пределы измерений, входные сопротивления R_вх на постоянном токе, падения напряжений U_Iна входе при измерении токов, ток I через измеряемое сопротивление, пределы допускаемой основной погрешности δ_од в расширенной до 120 % области измерений на всех пределах (кроме 1кВ, 1А) указаны в табл.1.

Чувствительность прибора:

по напряжении - 0,1мкВ;

по току - 0,01нА;

по сопротивлению - 0,01Ом:

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 10 до 35 °С, равен пределу допускаемой основной погрешности δ_од на каждые 10°С изменения температуры.

Прибор Щ300 соответствует требованиям о пределе допускаемой основной погрешности (указаны выше) при изменении напряжения питания от 198 до 242В.

Прибор Щ300 на диапазонах измерения напряжений выдерживает в течение 1мин напряжение, равное конечному значению ближайшего большего диапазона измерений на всех диапазонах, кроме 1 кВ. На диапазоне с верхним пределом измерения 1 кВ прибор выдерживает в течение 1мин воздействие напряжения, равного 1,2 конечного значения с индикацией перегрузки на табло прибора значения "12000".

Полярность измеряемого тока и напряжения определяется автоматически. Выбор пределов измерения осуществляется вручную.

Таблица 1.

Примечания.

1. Uк, Iк, Rк - верхний предел диапазона измерений (далее предел измерений); Uх, Iх, Rх - значение измеряемой величины напряжения, тока, сопротивления.

2. Величина предела допускаемой основной погрешности на диапазоне измерения с верхним пределом 1 мВ указана для прибора, находящегося под номинальной нагрузкой в течение 3 ч.; в течение первых 2 ч. после установления рабочего режима основная допускаемая погрешность выражается формулой:

δ_од= ±[0,2 + 0,2(Uк/Uх-1)]

Комбинированный прибор Щ300 имеет внешний и автоматический запуски. Отсчет результата измерения производится по отсчетному устройству индицирующему полярность измеряемого тока и напряжения; пять цифр отсчета; десятичную запятую (точку). Ослабление внешней помехи не хуже:

60 дБ - для помехи нормального вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора Щ300, величиной не более 100 % от предела при отсутствии входного сигнала постоянного тока и не более 20% от предела при входном сигнале, равном пределу измерений.

Суммарное напряжение входного сигнала и амплитуды помехи не должно превышать 1000В;

80 дБ - для помехи общего вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора Щ300 относительно корпуса при несимметрии входа 1 кОм;

100 дБ - для помехи общего вида, представляющей собой напряжение постоянного тока, приложенное ко входу прибора относительно корпуса при несимметрии входа 1кОм.

Изоляция прибора Щ300 выдерживает в течение одной минуты испытательное напряжение переменного тока, частоты 50Гц:

3кВ - амплитудного значения - между входной цепью и корпусом;

1,5кВ среднеквадратичного значения - между цепью питания и корпусом.

Электрическое сопротивление изоляции; 1000МОм - между входной цепью и корпусом; 40 МОм - между цепью питания и корпусом.

Электрическое сопротивление между клеммой "╧" и корпусом прибора не превышает 0,5 Ом. Время установления рабочего режима прибора не превышает 2 ч. на пределе 1мВ и 1 ч. на остальных пределах. Прибор Щ300 сохраняет все свои метрологические характеристики в течение 24 ч. непрерывной работы, исключая время установления рабочего режима. Время перерыва до повторного включения — 1 ч.

Время непрерывной работы прибора Щ300 без калибровки и установки нулей, в течение которого основная погрешность должна находиться в пределах норм (указ. выше)не менее 16 ч., за исключением предела 100нА, на котором время непрерывной работы без установки нуля не менее 2 ч. и предела 1мВ, на котором время непрерывной работы без установки нуля не менее 0,5 ч. в течение первых двух часов после установления рабочего режима и одного часа при последующей работе без выключения.

Комбинированный прибор Щ300 обеспечивает вывод информации о пределе измерения, величине и полярности измеряемого параметра в двоично-десятичном коде 8-4-2-1. Выходные сигналы представлены в положительной логике и имеют уровень логической "1" от 2,4В до 5,25В и логического "0" от 0 до 0,5В. Для синхронизации работы прибора с внешними устройствами прибор выдает импульсы длительностью 2-15 мс. амплитудой от 2,4 до 5,25В (разрешение записи) с частотой следования (25±0,5)Гц.

Питание прибора Щ300 осуществляется от сети напряжением (220±22)В частоты (50±1) Гц.

Предел допускаемой дополнительной погрешности, вызванной воздействием внешнего однородного магнитного поля с индукцией 2мкТ, синусоидально изменяющегося во времени с частотой сети питания равен половине предела допускаемой основной погрешности.

Мощность, потребляемая прибором Щ300 от сети при номинальном напряжении, не превышает 25 ВА.

Габаритные размеры прибора не превышают 110х317х317 мм.

Масса прибора не более 6 кг.
