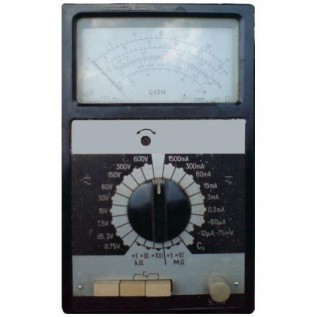

Прибор комбинированный Ц4314

Также этот прибор может называться: Ц-4314, Ц 4314, Цчз1ч, ts4314, ts-4314, ts 4314.

Ц4314 прибор комбинированный предназначен для измерения тока и напряжения в цепях постоянного и переменного токов, сопротивления постоянному току, емкости и относительного уровня переменного напряжения.

Технические характеристики Ц4314:

Диапазоны измерения:

- постоянного напряжения - от 75 мВ до 600 В;

- переменного напряжения - от 0,75 В до 600 В;

- постоянного тока - от 12 мкА до 1500 мА;

- переменного тока - от 0,3 мА до 1500 мА;

- сопротивления - от 1 кОм до 10 МОм;

- емкости - до 0,1 мкФ.

Класс точности:

- на постоянном токе - 2,5;

- на переменном токе - 4.

Частотный диапазон Ц4314 - от 45 Гц до 15 кГц.

Время успокоения подвижной части - не более 4 с.

Внутренне сопротивление Ц4314:

- при измерении постоянного напряжения - 83,3 кОм/В;

- при измерении переменного напряжения - 3,3 кОм/В.

Ток полного отклонения - 10 мкА.

Сопротивление рамки - 2200 Ом.

Рамка содержит - от 730 витков до 750 витков провода.

В приборе тестер Ц4314 применен магнитоэлектрический измерительный механизм на растяжках ПлСр-20-0,1 при натяжении 30±5 г с внутрирамочным магнитом.

Уровень передачи - от -10 дБ до 12 дБ.

Поправочные числа к пределам измерений при измерении относительного уровня передачи:

- 0,75 В - (-12) дБ;

- 3 В - 0 дБ;

- 7,5 В - 8 дБ;

- 15 В - 14 дБ;

- 30 В - 20 дБ;

- 60 В - 26 дБ;

- 150 В - 34 дБ;

- 300 В - 40 дБ;

- 600 В - 48 дБ.

Габаритные размеры - 215×115×90 мм.

Масса - 1,5 кг.

Приборы Ц4314 используют измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом. Принцип действия этих механизмов основан на взаимодействии измеряемого тока, протекающего по проводникам подвижной катушки, с магнитным полем постоянного магнита.

Условия эксплуатации:

Температура окружающей среды - от +10° С до +35° С.

Относительная влажность при температуре +30° С - до 80%.

По устойчивости к механическим воздействиям относится к обыкновенным.

Пылезащищенный.
