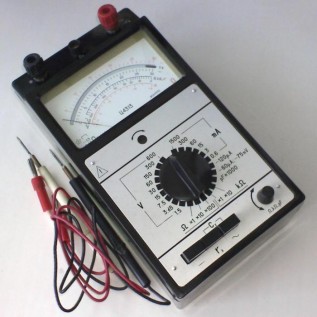

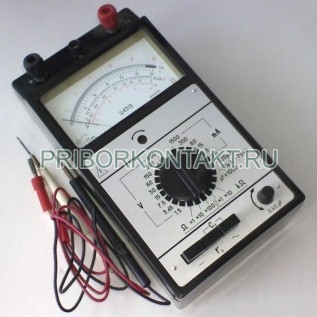

Прибор комбинированный переносной Ц4313

Также этот прибор может называться: Ц-4313, Ц 4313, Цчз1з, ts4313, ts-4313, ts 4313.

Ц4313 прибор комбинированный переносной предназначен для измерения тока и напряжения в цепях постоянного и переменного токов, сопротивления постоянному току, емкости и относительного уровня переменного напряжения.

Технические характеристики Ц4313:

Пределы измерений:

- постоянного тока - 0,06 мА; 0,12 мА; 0,6 мА; 3 мА; 15 мА; 30 мА; 60 мА; 1,5 А;

- постоянного напряжения - 0,075 В; 1,5 В; 3 В; 7,5 В; 15 В; 30 В; 60 В; 150 В; 300 В; 600 В;

- переменного тока - 0,6 мА; 3 мА; 15 мА; 60 мА; 300 мА; 1,5 А;

- переменного напряжения - 1,5 В; 3 В; 7,5 В; 15 В; 30 В; 60 В; 150 В; 300 В; 600 В;

- сопротивления постоянному току - 500 Ом; 5 кОм; 50 кОм; 500 кОм; 5 МОм;

- уровня передачи переменного напряжения - от -10 дБ до +12 дБ;

- емкости - до 0,5 мкФ.

Класс точности:

- на постоянном токе - 1,5;

- на переменном токе - 2,5.

Допускаемая основная погрешность Ц4313:

- силы постоянного тока - ±1,5%;

- напряжения постоянного тока - ±1,5%;

- силы переменного тока - ±2,5%;

- сопротивления постоянному току - ±1,5%;

- емкости - ±2,5%;

- уровня передачи переменного напряжения - ±2,5%.

Напряжение электрохимического источника тока - от 3,7 В до 4,7 В.

Ток полного отклонения при измерении напряжения, падение на напряжении на зажимах приборов при измерении силы тока и ток потребления от электрохимических источников питания:

Область частот прибора мультиметр Ц4313:

Корпус Ц4313 - пластмассовый.

Подвижная часть укреплена на растяжках.

Отсчетное устройство - стрелочный указатель.

Длина шкалы - 88 м.

Габаритные размеры - 225×295×125 мм.

Масса - не более 4 кг.

Приборы Ц4313 имеют магнитоэлектрическую систему с подвижной рамкой на растяжках, выпрямительную, с полупроводниковыми выпрямителями, со стрелочным указателем, с односторонними неравномерными шкалами при измерении тока и напряжения, сопротивления постоянному току и емкости и с двусторонними несимметричными неравномерными шкалами при измерении уровня передачи.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность при температуре +30° С - до 90%.

Атмосферное давление - от 86 кПа до 106 кПа (от 650 мм рт. ст. до 800 мм рт. ст.).

Климатическое исполнение - Т2.

По устойчивости к механическим воздействиям тестер Ц4313 относится к обыкновенным.

Пылезащищенный.
