Вилка нагрузочная НВ-Б

Вилка нагрузочная НВ-Б

НВ-Б - нагрузочная вилка для оперативной проверки тяговых аккумуляторных батарей с открытыми межэлементными соединениями. Прибор применяют для определения степени заряженности и оценки пригодности как щелочных, так и кислотных аккумуляторов, а также для измерения электродвижущей силы и напряжения под нагрузкой. Модель также встречается под обозначениями НВБ и НВ Б.

Назначение и области применения

Вилка НВ-Б используется в аккумуляторных, ремонтных цехах, на транспорте и в эксплуатационных службах, где требуется быстро оценить состояние тяговых батарей. Проверка под нагрузкой позволяет выявлять элементы с повышенным внутренним сопротивлением и падением напряжения, что особенно важно при диагностике батарей в составе погрузочной техники, электрокаров и другого оборудования.

Функции и особенности

• Определение степени заряженности аккумуляторов по напряжению под нагрузкой.
• Проверка пригодности щелочных и кислотных тяговых батарей с открытыми межэлементными соединениями.
• Измерение ЭДС и напряжения.
• Нагрузка подключается параллельно с вольтметром, что обеспечивает контроль напряжения в момент токовой просадки.
• Удобное подключение к клеммам с помощью рукоятки и двух металлических щупов с заостренными концами.

Технические характеристики

Конструкция и порядок применения

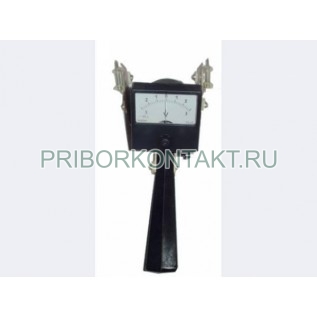

НВ-Б состоит из магнитоэлектрического вольтметра с двусторонним отклонением стрелки и нагрузочного сопротивления, соединенных параллельно. Подключение выполняют щупами к клеммам аккумулятора. После подсоединения напряжение по вольтметру должно устойчиво удерживаться в течение 5 с, затем вилку отсоединяют и по показанию оценивают степень заряженности.

Контроль только вольтметром без нагрузки не дает корректной оценки заряженности, так как в режиме холостого хода измеряется преимущественно ЭДС. Нагрузочный режим позволяет увидеть реальную просадку напряжения и сделать вывод о состоянии элемента.

Преимущества применения

• Быстрая диагностика аккумуляторов без разборки батареи и сложных измерительных схем.
• Проверка под нагрузкой 100 А помогает выявлять ослабленные элементы по просадке напряжения.
• Наглядная индикация на стрелочном приборе с ценой деления 0,2 В.
• Компактность и малая масса - не более 0,5 кг, удобно для выездных проверок.
• Приспособленность к эксплуатации в различных климатических условиях (исполнение У и Т, категории размещения 2-4.2).
