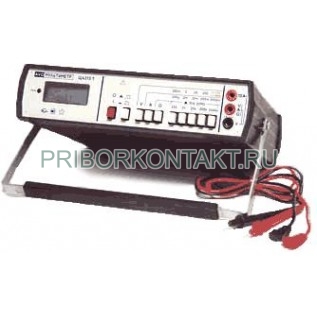

Мультиметр цифровой Щ4313.2 (Щ4313/2, Щ4313-2, Щ43132, Щ 4313 2, Щ-4313-2, Щ4313,2)

Мультиметр цифровой Щ4313.2 предназначен дляизмерения напряжения и силы постоянного тока, среднеквадратического значения силы и напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному току.

Прибор может применяться при регулировке, ремонте и техническом обслуживании электро- и радиоаппаратуры.

Технические характеристики приборов мультиметры цифровые Щ4313.2:

Диапазоны измерений:

- сила постоянного тока - 0,2мА, 2мА, 20мА, 10А;

- сила переменного тока - 0,2мА, 2мА, 20мА, 200мА, 10А;

- напряжение постоянного тока - 0,2В, 2В, 20В, 200В, 1000В;

- напряжение переменного тока - 0,2В, 2В, 20В, 200В, 750В;

- сопротивление постоянному току - 0,2 кОм, 2 кОм, 20 кОм и 0,2 МОм, 2 МОм, 20 МОм;

Входное сопротивление прибора мультиметр цифровой Щ4313.2:

- до 0,2В - 20 МОм;

- от 2В и выше - 1 МОм;

Частотный диапазон - 45Гц-20000Гц;

Основная погрешность:

- сила постоянного тока - ±(0,4+0,2(Х_к/Х)-1)%-±(2,0+1,0(Х_к/Х)-1)%;

- сила переменного тока - ±(1,0+0,5(Х_к/Х)-1)%-±(1,5+0,6(Х_к/Х)-1)%;

- напряжение постоянного тока - ±(0,25+0,1(Х_к/Х)-1)%;

- напряжение переменного тока - ±(1,0+0,5(Х_к/Х)-1)%;

- сопротивление постоянному току - ±(1,5+0,6(Х_к/Х)-1)%-±(0,5+0,25(Х_к/Х)-1)% и ±(0,5+0,25(Х_к/Х)-1)%-±(1,5+0,6(Х_к/Х)-1)%;

где Х_к - конечное значение установленного диапазона измерений, соответствующие условному обозначению, за исключением диапазонов 750В-1000В, где Х_к принимается равным 2000В, и диапазонов 10А, где оно принимается равным 20А;

Х - значение измеряемой величины или показаний прибора;

Значения (области значений) влияниях величин в нормальных и рабочих условиях применения прибора мультиметр цифровой Щ4313.2, а также в предельных условиях транспортирования указаны в таблице:

Значения пределов допускаемых дополнительных погрешностей (ДДП) прибора, вызванных изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих температур равны половине значений ДООП.

Значения пределов ДДП прибора мультиметр цифровой Щ4313.2 вызванных изменением коэффициента несинусоидальности кривой измеряемого переменного сигнала в пределах рабочих значений, определяются по формуле:

?_r = ±0,5Кг

где Кг - коэффициент несинусоидальности кривой измеряемого сигнала, %.

Значения пределов ДДП прибора, вызванных воздействием внешнего однородного магнитного поля в пределах рабочих значений, синусоидально изменяющегося во времени с частотой сети питания 50Гц, равны половине значений пределов ДООП.

Световое отсчетное устройство.

Прибор мультиметр цифровой Щ4313.2 обеспечивает требуемые характеристики непосредственно после включения.

Выбор полярности должен проводиться автоматически, выбор диапазона измерений и рода измеряемой величины вручную.

Мощность, потребляемся прибором мультиметр цифровой Щ4313.2 от сети не должна превышать 10В?А в нормальных условиях применения.

Ток потребления приборов от встраиваемого источника питания постоянного тока в рабочих условиях применения - не более 10мА.

Продолжительность непрерывной работы прибора при питании от сети переменного тока на всех диапазонах, кроме 10А, не ограничена.

Продолжительность непрерывной работы прибора мультиметр цифровой Щ4313.2 на всех диапазонах, кроме 10 А, с электропитанием от встраиваемого источника питания постоянного тока, указанного в комплекте поставки и имеющего на момент подключения ресурс сохранности не менее 2/3 его гарантийного срока хранения, в рабочих условиях применения - не менее 48 часов.

При смене источника - продолжительность непрерывной работы не ограничена.

Время измерения прибором мультиметр цифровой Щ4313.2 не превышает:

- 3с - на диапазонах измерений силы и напряжения постоянного тока;

- 15с - на диапазонах измерений силы и напряжения переменного тока, сопротивления постоянному току (на диапазоне 20 МОм - не нормируется).

Длительность цикла преобразования составляет 16004 периода тактовой частоты.

Режим измерений - периодический.

Электрическая изоляция в нормальных условиях применения между закороченными входными зажимами и корпусом прибора мультиметр цифровой Щ4313.2, соединенным с зажимом защитного заземления, должна выдерживать в течение 1 минуты действие испытательного напряжения переменного тока частотой 50Гц, действующее значение которого 3кВ, между закороченными концами сетевого шнура и корпусом, соединенным с закороченныйми входными гнездами 1,5кВ.

Сопротивление изоляции в нормальных условиях применения между закороченными входными зажимами и корпусом, соединенным с зажимом защитного заземления, а также между закороченными концами сетевого шнура и корпусом, соединенным с зажимом защитного заземления, должно быть не менее 40 МОм.

Прибор мультиметр цифровой Щ4313.2 выдерживает в течение 1 минуты перегрузку:

- напряжением 1200В - на диапазонах 2В-1000В;

- напряжением 900В - на диапазонах 2В-750В;

- напряжением 250В - на диапазонах 200В-200В;

- током 12А - на диапазонах 10А-10А;

- током 2,4А на диапазонах 2000мА-2000мА;

- током 1,4А - на остальных диапазонах измерений постоянного и переменного тока.

Прибор при измерении сопротивления выдерживает в течение 1 минуты воздействие напряжения постоянного или переменного синусоидальной формы кривой тока среднеквадратическим значением не более 250В (амплитудным значением не более 350В).

Коэффициент подавления прибором мультиметр цифровой Щ4313.2 помех нормального вида, представляющих собой напряжение переменного тока частотой 50Гц±0,5Гц и 100Гц±1Гц, приложенное ко входу прибора на диапазонах измерений напряжения постоянного тока - не менее 40дБ.

Суммарное значение напряжения помехи и измеряемого сигнала не должно превышать 1,2 конечного значения диапазона измерений.

Габаритные размеры прибора мультиметр цифровой Щ4313.2 без ручки для переноса - 260х70х220мм;

Масса прибора - не более 1,7кг (со встраиваемым источником тока);
