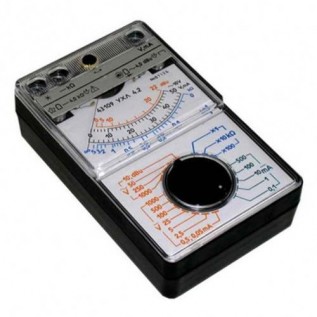

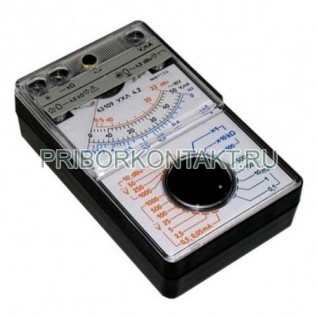

Прибор комбинированный аналоговый Ц43109

Также этот прибор может называться: Ц 43109, Ц-43109, Цчз109, ts43109, ts 43109, ts-43109.

Ц43109 прибор комбинированный аналоговый предназначен для измерения силы и напряжения постоянного тока, напряжения переменного тока синусоидальной формы, сопротивления постоянному току и абсолютного уровня сигнала по напряжению переменного тока при наладке, ремонте и эксплуатации электрооборудования.

Технические характеристики Ц43109:

Предел допустимого значения основной погрешности - ±4%.

Диапазон измерения:

- силы постоянного тока - от 0,05 мА до 500 мА;

- напряжение постоянного тока - от 0,5 В до 1000 В;

- напряжение переменного тока - от 10 В до 1000 В;

- сопротивление постоянному току - от 3 кОм до 300 кОм;

- уровень сигнала по напряжению - от 0 дБ до +22 дБ.

Частотный диапазон Ц43109 - от 45 Гц до 5000 Гц.

Входное сопротивление:

- при постоянном токе - 20 кОм/В;

- при переменном токе - 8 кОм/В.

Питание - автономное A316 Квант.

Наработка на отказ - 12 000 ч.

Рабочее положение - горизонтальное.

Габаритные размеры - 135×85×45 мм.

Масса - не более 350 г.

Приборы Ц43109 имеют измерительный механизм магнитоэлектрической системы с подвижной частью на растяжках, с внутрирамочным магнитом и стрелочным указателем.

Условия эксплуатации Ц43109:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 80%.

Предприятие-изготовитель предоставляет гарантию соответствия прибора тестер Ц43109 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
